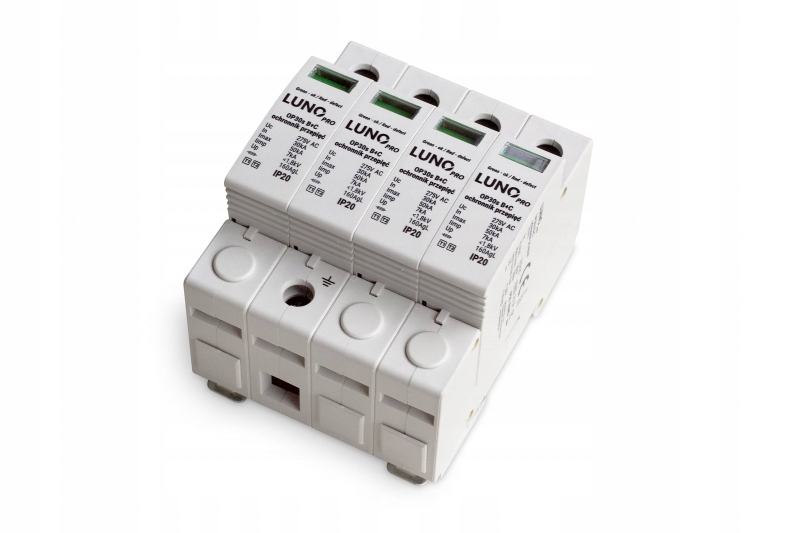

Prenapetostni odvodnik T1+T2 B+C 4P 4M 30/60kA 1,5kV TN-S s signalnim kontaktom – iluve OP30S B+C/4 T1/T2 (v.1)

Kataloški indeks: 741679

iluve OP30S B+C/4 T1/T2 je profesionalni prenapetostni odvodnik razreda T1+T2 (B+C), opremljen z brezpotencialnim signalnim kontaktom NO/NC, ki omogoča daljinsko spremljanje stanja naprave. Zasnovan je za celovito zaščito električnih inštalacij v sistemu TN-S, pri čemer učinkovito ščiti sprejemnike pred atmosferskimi in preklopnimi prenapetostmi.

Uporaba

Model OP30S B+C/4 T1/T2 je zasnovan za nizkonapetostne inštalacije 230 V AC. Primeren je za stanovanjske stavbe, poslovne in industrijske objekte ter zagotavlja zaščito električnih in elektronskih naprav pred učinki prenapetosti. Izvedba s signalnim kontaktom omogoča integracijo s sistemi za avtomatizacijo stavb (BMS), alarmnimi centralami ali moduli za daljinsko spremljanje, kar omogoča takojšen odziv v primeru poškodbe varovalke.

Tehnične značilnosti

Odvodnik ponuja stopnjo zaščite ≤1,5 ​​kV in odzivni čas ≤25 ns, kar zagotavlja zelo hiter odziv na nastale prenapetosti. Ima nazivni udarni tok 30 kA in največji udarni tok 60 kA (8/20 µs), kar zagotavlja visoko učinkovitost zaščite tudi v primeru neposrednih udarov strele.

Ta naprava razreda T1 je sposobna odvajati tok strele 7 kA (10/350 µs). Uhajavi tok ne presega 20 µA DC ali 500 µA AC, kar potrjuje visoko kakovost varistorjev in stabilnost delovanja. Izdelek je opremljen z optičnim indikatorjem poškodbe varovalke – zelena barva označuje pravilno delovanje, rdeča pa potrebo po zamenjavi zaščitnega modula.

Signalni kontakt omogoča daljinsko spremljanje stanja odvodnika in ima nosilnost do 0,5 A pri 250 V AC ali 0,2 A pri 125 V DC. Naprava je zasnovana za kable s prečnim prerezom do 25 mm², z navorom privijanja 3 Nm in zahteva zaščito 125 A gL.

Odvodnik deluje zanesljivo v širokem temperaturnem območju od –40 °C do +70 °C in pri relativni vlažnosti od 30 % do 90 % (brez kondenzacije). Naprava tehta približno 480 g.

Prednosti in koristi

• Kombinacija zaščite tipa 1 in 2 v enem ohišju – učinkovita zaščita pred atmosferskimi in preklopnimi prenapetostmi.
• Brezpotencialni signalni kontakt NO/NC omogoča daljinsko spremljanje stanja naprave.
• Visoka tokovna zmogljivost – do 60 kA (8/20 µs) in 7 kA (10/350 µs).
• Zelo kratek odzivni čas – 25 ns.
• Optični indikator stanja varovalke – enostaven vizualni pregled.
• Skladnost s standardom IEC 61643–11.
• Certifikat kakovosti TÜV, ki potrjuje varnost in zanesljivost.
• Možnost integracije s sistemi BMS, alarmi in moduli za daljinsko upravljanje. nadzor.
• Odpornost na težke pogoje – delovanje od –40 °C do +70 °C.

Namestitev in uporaba

Odvodnik prenapetosti je zasnovan za montažo na standardno DIN-letev v nizkonapetostnih stikalnih omarah. 4-polna (4P) izvedba zagotavlja popolno zaščito vseh faznih poti in nevtralnega vodnika v sistemu TN-S. Zaradi kompaktne zasnove (širine 4 module) in enostavne namestitve je idealen za modernizacijo in nove inštalacije.

Optični indikator in daljinska signalizacija omogočata hitro odkrivanje poškodb zaščitnega vložka, ohranjanje neprekinjenosti zaščite in zmanjšanje tveganja za okvaro končnih naprav.

Povzetek

iluve OP30S B+C/4 T1/T2 (v.1) je sodoben odvodnik prenapetosti tipa 1+2 (B+C) z vgrajenim signalnim kontaktom, ki zagotavlja najvišjo raven varnosti in nadzora v TN-S inštalacijah. Združuje odlične električne parametre, vzdržljivost in funkcionalnost ter zagotavlja zanesljivo rešitev za zahtevne monterje in uporabnike, ki pričakujejo popolno zaščito in daljinsko spremljanje stanja zaščite.

Tehnični podatki so iz katalogne kartice proizvajalca. Pred namestitvijo preberite navodila in veljavne varnostne standarde za nizkonapetostne inštalacije.
