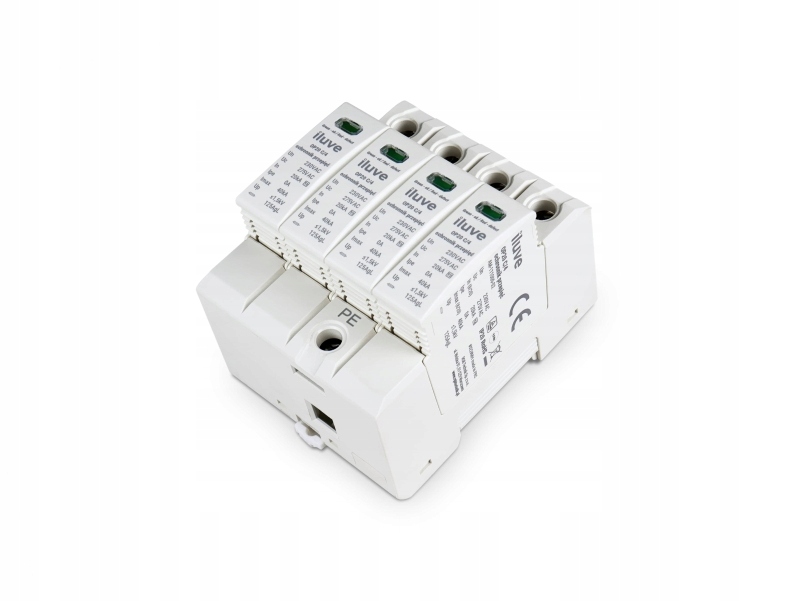

Prenapetostni odvodnik T2 C 4P 4M 20/40kA 1,5kV TN-S – iluve OP20 C/4

Kataloški indeks: AM-111000–02

iluve OP20 C/4 je visokokakovostni prenapetostni odvodnik tipa 2 (razred C), zasnovan za zaščito nizkonapetostnih električnih inštalacij v sistemu TN-S. Naprava učinkovito ščiti sprejemnike pred preklopnimi in induciranimi prenapetostmi ter zagotavlja dolgoročno in stabilno zaščito v stanovanjskih, poslovnih in industrijskih stavbah.

Uporaba

Model OP20 C/4 je zasnovan za uporabo v nizkonapetostnih inštalacijah 230 V AC, kjer deluje kot zaščita druge stopnje. Uporablja se v glavnih ali podrazdelilnikih – tako v enodružinskih hišah kot v industrijskih objektih. Idealen je za zaščito elektronskih naprav, računalnikov, krmilnikov, LED razsvetljave in avtomatizacije stavb.

Tehnične značilnosti

Odvodnik deluje pri nazivni napetosti 230 V AC in neprekinjeni delovni napetosti 275 V AC. Odlikuje ga visoka odpornost na tokovne impulze – nazivni udarni tok 20 kA in največji udarni tok 40 kA (8/20 µs). Zaščitna napetostna raven je ≤1,5 kV, kar zagotavlja varnost tudi za občutljive elektronske naprave.

Odzivni čas odvodnika je le 25 ns, kar zagotavlja takojšnje delovanje v primeru prenapetosti. Uhajalni tok je zelo nizek – pod 10 µA, kar poveča zanesljivost in podaljša življenjsko dobo naprave. Izdelek izpolnjuje zahteve standarda IEC 61643–11 in ima certifikat TÜV.

Odvodnik je opremljen z optičnim indikatorjem stanja varovalke, ki olajša spremljanje delovanja. Zelena barva označuje učinkovitost odvodnika, rdeča pa potrebo po zamenjavi varovalke. Naprava zanesljivo deluje v širokem temperaturnem območju od –40 °C do +80 °C in pri relativni vlažnosti od 5 % do 95 % (brez kondenzacije). Neto teža je približno 340 g.

Prednosti in koristi

• Odvodnik prenapetosti tipa 2 – idealen za zaščito nizkonapetostnih tokokrogov.
• Visoka tokovna zmogljivost – do 40 kA (8/20 µs).
• Stopnja zaščite ≤1,5 ​​kV – varna za sodobno elektroniko.
• Takojšen odzivni čas – 25 ns.
• Nizek uhajavi tok – pod 10 µA.
• Optični indikator stanja varovalke – hitra diagnostika.
• Delovanje v širokem temperaturnem območju – od –40 °C do +80 °C.
• Visoka kakovost in vzdržljivost, potrjena s certifikatom TÜV.

Namestitev in uporaba

Odvodnik je nameščen na standardno DIN-letev v nizkonapetostnih stikalnih omarah. Štiripolna (4P) izvedba ščiti vse faze in nevtralni vodnik v sistemu TN-S. Kompaktno ohišje, široko 4 module in visoko 90 mm, omogoča enostavno integracijo z drugimi modularnimi komponentami. Presek priključne žice je lahko do 25 mm², navor privijanja vijakov pa je 4,5 Nm.

Preverjanje delovanja odvodnika je preprosto – preprosto občasno preverjajte barvni indikator. Če se spremeni v rdečega, je treba zaščitni modul zamenjati, da se zagotovi popolna učinkovitost zaščite.

Povzetek

iluve OP20 C/4 je zanesljiv odvodnik prenapetosti tipa 2, zasnovan z mislijo na varnost sodobnih električnih inštalacij. Združuje visoko učinkovitost, hitro delovanje in enostavno uporabo. Zaradi robustne zasnove, nizkih tokovnih izgub in certifikata TÜV je idealna rešitev za zaščito energetskih tokokrogov v sistemu TN-S.

Tehnični podatki so iz katalogne kartice proizvajalca. Pred namestitvijo preberite navodila za uporabo in veljavne varnostne standarde za nizkonapetostne inštalacije.
