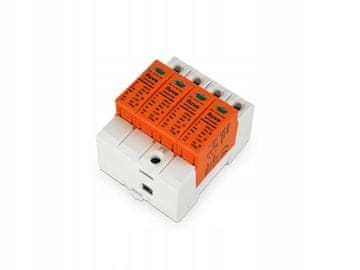

Prenapetostni odvodnik T1+T2+T3 B+C+D 4P 4M 10/40kA 1,3kV TN-S – iluve OP10 B+C+D/4

Kataloški indeks: 743123

iluve OP10 B+C+D/4 je tristopenjski prenapetostni odvodnik razreda T1+T2+T3 (B+C+D), zasnovan za celovito zaščito električnih inštalacij v sistemu TN-S. Združuje zaščito pred strelo, prenapetostno zaščito in zaščito konca omrežja za sprejemno opremo v eni sami napravi, kar zagotavlja najvišjo raven varnosti za instalacijo in priključene sprejemnike.

Uporaba

Odvodnik OP10 B+C+D/4 je zasnovan za zaščito nizkonapetostnih tokokrogov 230 V AC pred učinki atmosferskih in preklopnih prenapetosti. Idealen je za domače, pisarniške, industrijske in javne instalacije. Ščiti večino električnih sprejemnikov in zagotavlja raven zaščite T3 za naprave, ki se nahajajo do 5 m za odvodnikom.

Tehnične značilnosti

Naprava deluje pri nazivni napetosti 230 V AC, s trajno delovno napetostjo 320 V AC. Ponuja raven zaščite pod 1,3 kV in odzivni čas krajši od 25 ns, kar zagotavlja takojšen odziv ob prenapetosti.

Odvodnik prenese nazivni udarni tok 10 kA in največji udarni tok 40 kA (8/20 µs), kot tudi udarni tok 5 kA (10/350 µs), kar izpolnjuje zahteve razreda T1. Uporabljeni varistorji MOV zagotavljajo stabilno delovanje in dolgo življenjsko dobo naprave. Uhajalni tok je manjši od 10 µA, kar dokazuje visoko kakovost zaščitnih elementov.

Izdelek zanesljivo deluje v širokem temperaturnem območju od –40 °C do +70 °C, z relativno vlažnostjo od 5 % do 95 % (brez kondenzacije). Dovoljeni presek žic na glavnih sponkah je do 25 mm² z navorom privijanja 4 Nm. Odvodnik je opremljen z optičnim indikatorjem stanja talilnega vložka – zelena barva označuje polno funkcionalnost, rdeča pa potrebo po zamenjavi modula.

Prednosti in koristi

• Tristopenjska zaščita – T1, T2 in T3 v enem ohišju (razred B+C+D).
• Zasnovan za omrežja TN-S, popolna združljivost z 230 V inštalacijami.
• Ščiti večino električnih naprav pred atmosferskimi in preklopnimi prenapetostmi.
• Kratek odzivni čas pod 25 ns – takojšnja aktivacija.
• Visoka tokovna upornost – do 40 kA (8/20 µs).
• Optični indikator poškodbe talilnega vložka – hitra diagnostika stanja zaščite.
• Odpornost na ekstremne okoljske pogoje – delovanje v območju od –40 °C do +70 °C.
• Visokokakovostna izdelava in skladnost s standardi CE.

Namestitev in uporaba

The Odvodnik prenapetosti je nameščen na standardno DIN-letev v nizkonapetostnih razdelilnikih. Kompaktna zasnova s štirimi moduli (4M) omogoča enostavno integracijo z drugimi modularnimi komponentami. Priporočljivo ga je namestiti čim bližje vstopni točki električnega voda, pri čemer je treba vzdrževati ustrezno ozemljitev in prerez žic, ki ga priporoča proizvajalec.

Če indikator spremeni barvo iz zelene v rdečo, je treba zaščitni vložek takoj zamenjati, da se ohrani polna učinkovitost zaščite.

Povzetek

iluve OP10 B+C+D/4 je zanesljiv, sodoben odvodnik prenapetosti razreda T1+T2+T3, ki ponuja popolno zaščito električnih inštalacij v sistemu TN-S. Zaradi visokih tokovnih parametrov, hitrega odzivnega časa in vgrajenega indikatorja stanja je idealna rešitev za profesionalno in domačo uporabo, ki zagotavlja maksimalno varnost sprejemnikov in trajnost električne inštalacije.

Tehnični podatki so navedeni na katalogni kartici proizvajalca. Pred namestitvijo preberite navodila in veljavne varnostne standarde za nizkonapetostne inštalacije.
