PV odvodnik prenapetosti T1+T2 B+C 3P 3M 20/40kA 4,75kV 1000V DC – iluve OP-PV20 B+C T1/T2 (v.1)

Kataloški indeks: 741617 (v.1)

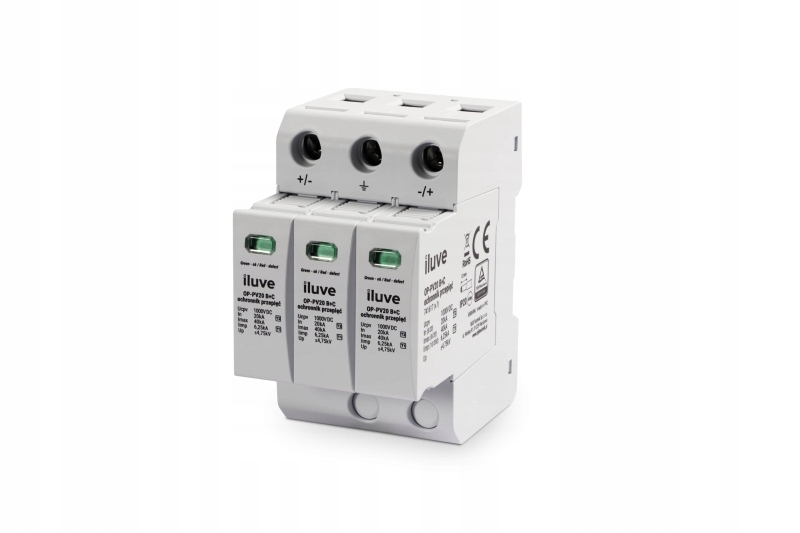

iluve OP-PV20 B+C T1/T2 je profesionalni odvodnik prenapetosti tipa 1+2 (razred B+C), zasnovan za zaščito fotovoltaičnih inštalacij na strani enosmernega toka (DC). Naprava združuje funkcijo zaščite pred strelo (T1) in prenapetostne zaščite (T2) v enem samem ohišju, kar zagotavlja popolno varnost fotonapetostnega sistema pred učinki strel in preklopnih prenapetosti.

Uporaba

Model OP-PV20 B+C T1/T2 je zasnovan za uporabo na enosmerni strani fotonapetostnih inštalacij z delovno napetostjo do 1000 V DC. Primeren je tako za domače sisteme kot za velike industrijske inštalacije. Zahvaljujoč uporabi treh zamenljivih vložkov v konfiguraciji Y zagotavlja popolno zaščito fotonapetostnih nizov pred induciranimi in prevajanimi prenapetostmi.

Tehnične značilnosti

Naprava zagotavlja raven zaščite ≤4,75 kV in takojšen odzivni čas ≤25 ns. Ponuja nazivni udarni tok 20 kA (T2, 8/20 µs) in največji udarni tok 40 kA, kar zagotavlja visoko odpornost na visokoenergijske impulze. Poleg tega komponenta T1 ščiti pred neposrednimi učinki udara strele z 6,25 kA (10/350 µs) udarnim tokom.

Za odvodnik je značilen zelo nizek uhajalni tok – pod 20 µA DC in 500 µA AC, kar poveča zanesljivost in vzdržljivost celotnega sistema. Naprava lahko deluje v širokem temperaturnem območju od –40 °C do +70 °C in pri relativni vlažnosti od 30 % do 90 % (brez kondenzacije). Neto teža je približno 525 g.

Prednosti in koristi

• Kombinacija zaščite tipa 1 in 2 v eni napravi – celovita PV zaščita.
• Visoka tokovna zmogljivost – do 40 kA (8/20 µs) in 6,25 kA (10/350 µs).
• Zelo hiter odzivni čas – 25 ns.
• Zamenljivi vložki v konfiguraciji Y – enostavno vzdrževanje in servisiranje.
• Popolna skladnost s standardom EN 61643–31.
• Certifikat kakovosti TÜV, ki potrjuje varnost in zanesljivost.
• Visoka odpornost na okolje – delovanje pri temperaturah od –40 °C do +70 °C.
• Visokokakovostna izdelava in vzdržljivost, potrjeni s testi

  Odvodnik je nameščen na standardno DIN-letev v razdelilniku enosmernega toka. Kompaktna zasnova, široka 3 module in visoka približno 90 mm, olajša namestitev v katero koli fotonapetostno razdelilniko. Zamenljivi vložki z vizualnim indikatorjem stanja omogočajo hiter pregled in zamenjavo obrabljenih komponent brez potrebe po razstavljanju celotne naprave.

  Izdelek je opremljen z vizualnim indikatorjem stanja, ki obvešča o trenutnem stanju zaščite. Redni pregled indikatorja pomaga ohranjati polno učinkovitost zaščite fotonapetostne inštalacije.

  Povzetek

  iluve OP-PV20 B+C T1/T2 (v.1) je visokokakovostni odvodnik prenapetosti tipa 1+2, zasnovan posebej za fotonapetostne inštalacije z enosmernim tokom. Združuje funkcije zaščite pred strelo in prenapetostjo ter zagotavlja maksimalno varnost za razsmernike, fotonapetostne panele in sistemsko infrastrukturo. Je idealna rešitev za profesionalne monterje, ki pričakujejo zanesljivost, preprosto namestitev in preverjeno kakovost.

  Tehnični podatki in opisi so iz katalogne kartice proizvajalca. Fotografije in risbe so zgolj ilustrativne narave. Pred namestitvijo preberite uporabniški priročnik in veljavne varnostne standarde za fotovoltaične sisteme.
