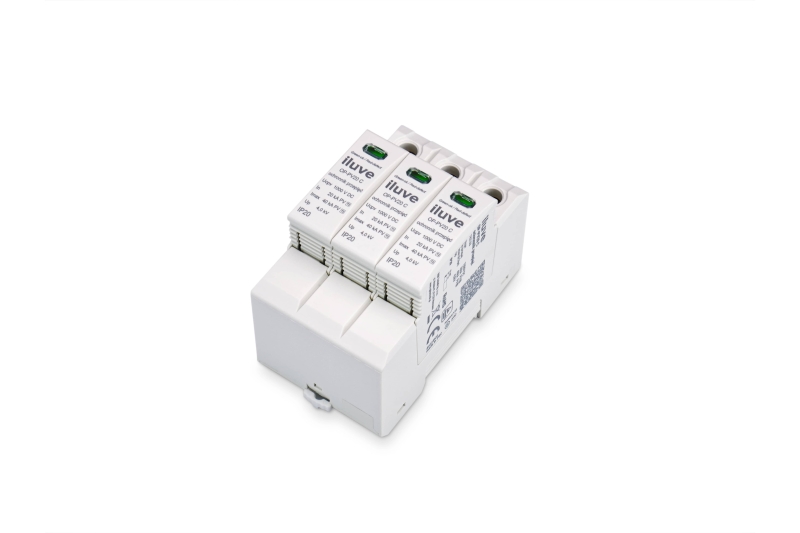

PV prenapetostni odvodnik T2 C 3P 3M 20/40kA 4kV 1000V DC – iluve OP-PV20 C

Kataloško kazalo: 742133

Prenapetostni odvodnik iluve OP-PV20 C je profesionalna zaščitna naprava, zasnovana za zaščito fotovoltaičnih inštalacij na strani enosmernega toka (DC). Naprava preprečuje poškodbe razsmernikov, fotovoltaičnih panelov in drugih sistemskih komponent z učinkovitim odvajanjem prenapetostnih udarnih tokov, ki nastanejo zaradi atmosferskih ali preklopnih prenapetosti.

Uporaba

Model OP-PV20 C se uporablja na strani enosmernega toka v fotovoltaičnih inštalacijah z delovno napetostjo do 1000 V DC. Zaradi tripolne (3P) zasnove in treh Y-priključkov je izdelek idealen za zaščito fotovoltaičnih nizov v stanovanjskih, komercialnih in industrijskih sistemih.

Tehnične značilnosti

Odvodnik zagotavlja visoko raven zaščite z zaščitno napetostjo ≤4 kV in odzivnim časom 25 ns. Ima nazivni udarni tok 20 kA in največji udarni tok 40 kA (8/20 µs), kar zagotavlja učinkovito odvajanje udarne energije tudi v zahtevnih pogojih.

Napravo odlikuje zelo nizek uhajalni tok – pod 25 µA DC in 500 µA AC. Kratkostični prenos doseže 2000 A, kar omogoča varno delovanje v visokotokovnih inštalacijah. Odvodnik ohranja polno učinkovitost v širokem temperaturnem območju od –40 °C do +70 °C in relativni vlažnosti od 5 % do 95 % (brez kondenzacije).

Prednosti in koristi

• Namenjen enosmernim fotovoltaičnim instalacijam – do 1000 V.
• Visoka odpornost na prenapetostne udarne tokove – do 40 kA (8/20 µs).
• Hiter odziv – le 25 ns.
• Trije zamenljivi vložki v konfiguraciji Y zagotavljajo dolgo življenjsko dobo.
• Certifikat skladnosti s standardom EN 61643–31.
• Visokokakovostna izdelava in dokazana zanesljivost – certifikat TÜV.
• Odpornost na težke okoljske pogoje – široko temperaturno in vlažno območje.

Namestitev in uporaba

Odvodnik je nameščen na standardno DIN-letev v razdelilniku enosmernega toka. Zaradi kompaktne zasnove, širine 3 modulov in višine približno 90 mm, se popolnoma prilega sodobnim fotonapetostnim sistemom. Zamenljivi vložki omogočajo hitro servisiranje brez razstavljanja celotne naprave. Izdelek ima indikatorje stanja vložkov, ki obveščajo, kdaj je potrebna zamenjava.

Povzetek

iluve OP-PV20 C je sodoben in zanesljiv prenapetostni odvodnik razreda T2 (tip 2), zasnovan za zaščito fotonapetostnih sistemov pred učinki prenapetosti. Zagotavlja varnost in trajnost fotonapetostnih instalacij z združevanjem visoke kakovosti, certificirane zanesljivosti in preproste namestitve v eni kompaktni napravi.

Tehnični podatki temeljijo na proizvajalčevem katalogu. Fotografije in diagrami so zgolj ilustrativni. Pred namestitvijo preberite navodila in veljavne varnostne standarde za PV inštalacije.
