FF SENZOR IZPAD FAZE RELE ZA NADZOR FAZE NADZOR ASIMETRIJE 3F

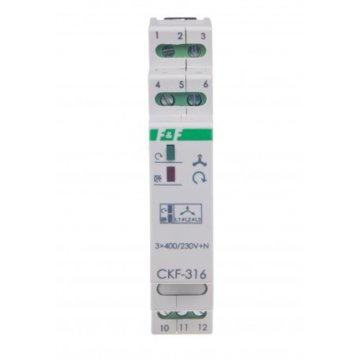

CKF-316 F&F Senzor zaporedja in izgub faz

S fiksnim pragom odziva na asimetrijo napetosti.

1 x kontakt NO/NC.

Senzor zaporedja in izgub faz je zasnovan za zaščito elektromotorjev, ki se napajajo iz trifaznega omrežja, v primeru izgube napetosti v vsaj eni fazi ali asimetrije napetosti med fazami, kar lahko poškoduje motor.

Prav tako ščiti smer vrtenja motorja v primeru fazne zamenjave pred senzorjem.

Delovanje

Pravilno napajanje sprejemnika je prikazano s prižigom LED diode.

Izklop zaradi izgube napetosti se bo zgodil s 4-sekundno zakasnitvijo, ki prepreči izklop motorja v primeru trenutnega padca napetosti.

V primeru spremembe faznega zaporedja pred senzorjem – ki jo signalizira prižig rdeče LED diode – ki povzroči neželeno spremembo smeri vrtenja motorja, senzor ne bo dovolil aktiviranja zelene napetosti v vsaj eni fazi ali pa bo asimetrija napetosti med fazami nad 55 V~ povzročila izklop motorja.

Ponovni vklop se bo zgodil samodejno, ko se asimetrija zmanjša za 5 V~ (tj. za vrednost histereze napetosti).

Pri zgornjih anomalijah zagon motorja ni mogoč.

Ponovna priključitev je mogoča po vzpostavitvi pravilnega zaporedja faz.

Preklopni kontakt releja omogoča priključitev vizualnega ali zvočnega signalnega sistema, ki obvešča o aktivaciji releja, tj. o zaustavitvi motorja.

Namen uporabe

Senzor faznega zaporedja in izgube faze je zasnovan za zaščito elektromotorjev, napajanih iz trifaznega omrežja, v primeru izgube napetosti v vsaj eni fazi ali asimetrije napetosti med fazami, kar lahko povzroči uničenje motorja, in za zaščito smeri vrtenja motorja v primeru spremembe faze pred senzorjem.

napajalnik 3×400/230V+N

ločen kontakt 1P

tok obremenitve <10A

krmiljenje napajanja 2×LED

asimetrija izklopne napetosti 55V~

histereza napetosti 5V~

zakasnitev izklopa 4s

poraba energije 0,8W / 8VA

priključek vijačni priključki 2,5 mm²

delovna temperatura –25÷40°C

dimenzije 1 modul (18 mm)

montaža na letev TH-35 –25÷40°C

napajalna napetost	3 × 400 V + N
sodelovanje z generatorji električne energije	ne
nadzor izgube faze / asimetrije	da
spremljanje faznega zaporedja	da
spremljanje kontaktov kontaktorja	ne
aktuator	rele
največji tok obremenitve	10A
konfiguracija kontaktov	1 × NO/NC
ločitev kontaktov	da
asimetrija izklopne napetosti	55 V
histereza napetosti	5V
krmiljenje napajanja	2× LED
priključek	vijačne sponke 2,5 mm2
privijalni moment	0,4 Nm
poraba energije	1,6 W
delovna temperatura	–25÷40°C
dimenzije	1 modul (18 mm)
montaža	na DIN 35 letev
razred zaščite	IP20
TrueRMS	ne
oznaka proizvajalca	CKF-316
EAN	5908312593164

Namestitev

1. Preverite pravilno delovanje motorja (smer vrtenja).

2. Izklopite napajanje.

3. Senzor namestite na tirnico v razdelilniku.

4. Faze L1, L2 in L3 priključite na sponke 1, 6, 4 v skladu z oznakami. N priključite na sponko 3.

5. Kontakt releja (sponki 11–12) priključite zaporedno na tokokrog tuljave kontaktorja, ki vklopi motor.

Zagon

1. Vklopite napajanje.

2. Zelena LED dioda sveti – vrstni red priključitve faznih sponk senzorja je pravilen – motor se lahko zažene.

3. Rdeča LED dioda sveti – napačno zaporedje priključitve faznih priključkov senzorja.

a. Izklopite napajanje.

b. spremenite zaporedje priključitve faznih priključkov senzorja, npr. L2 z L3.

c. Izvedite koraka 1 in 2.

4. Obe LED diodi ne svetita:

 – Izguba faze

 – Asimetrija napetosti večja od 55V~
