DRM-01 Mikrovalovni senzor gibanja za samodejni, začasni vklop razsvetljave F&F

Senzor gibanja se uporablja za samodejni, začasni vklop razsvetljave ob pojavu osebe ali drugega predmeta na mestih, kot so hodniki, dvorišča, dovozi in dovozne poti, garaže itd. S funkcijo senzorja prisotnosti. Mikrovalovni senzor gibanja omogoča zaznavanje gibanja skozi lesene plošče, mavčne plošče, steklo in plastiko.

Delovanje: Mikrovalovni senzor gibanja DRM oddaja in sprejema visokofrekvenčne elektromagnetne valove 5,8 GHz. Senzor zazna spremembe v odboju valov, ki jih povzroči gibanje predmeta znotraj območja zaznavanja. Senzor zazna premikanje predmeta proti senzorju in stran od njega. Gibanje znotraj polja zaznavanja samodejno vklopi osvetlitev. Ko je senzor aktiviran, neprekinjeno gibanje trajno vklopi osvetlitev. Šele odsotnost gibanja znotraj polja zaznavanja sproži čas zadrževanja. Nadaljnje gibanje znotraj polja zaznavanja in njegovo izginotje med odštevanjem časovnika ponovno zažene čas zadrževanja. Način delovanja omogoča uporabo DRM kot senzorja prisotnosti. Po nastavljenem času se osvetlitev samodejno izklopi. Senzor gibanja je opremljen s stikalom za mrak, ki preprečuje vklop krmiljene osvetlitve podnevi. Zaznavanje in pripravljenost za vklop osvetlitve se aktivirata šele po mraku. Čas aktivacije mikrovalovnega senzorja gibanja lahko uporabnik prilagodi s potenciometrom. Poleg tega je mogoče območje polja zaznavanja nastaviti v polmeru od 3 do 10 m (za h = 2,5 m), čas vklopa sprejemnika pa je mogoče nastaviti v območju od 5 s do 12 min. Aktivacijo sprejemnika signalizira zelena LED dioda. Senzor gibanja se lahko uporablja v zaprtih prostorih. Senzor zazna gibanje skozi lesene plošče, mavčne plošče, steklo in plastiko.

Spremembe temperature ne vplivajo na zaznavanje gibanja.

POZOR! Moč mikrovalovnega sevanja je relativno nizka in popolnoma varna za ljudi in živali. Njegova vrednost je pod 10 mW. Za primerjavo, mikrovalovna pečica in mobilni telefon sevata z močjo približno 1000 mW (100-krat močneje).

Namestitev
1. Izklopite napajanje.
2. Namestite senzor na izbrano mesto.
3. Priključite v skladu s shemo.
4. Nastavite območje zaznavanja, občutljivost senzorja somraka in čas vklopa
.

Po vklopu je senzor gibanja prvih 10 sekund neaktiven.

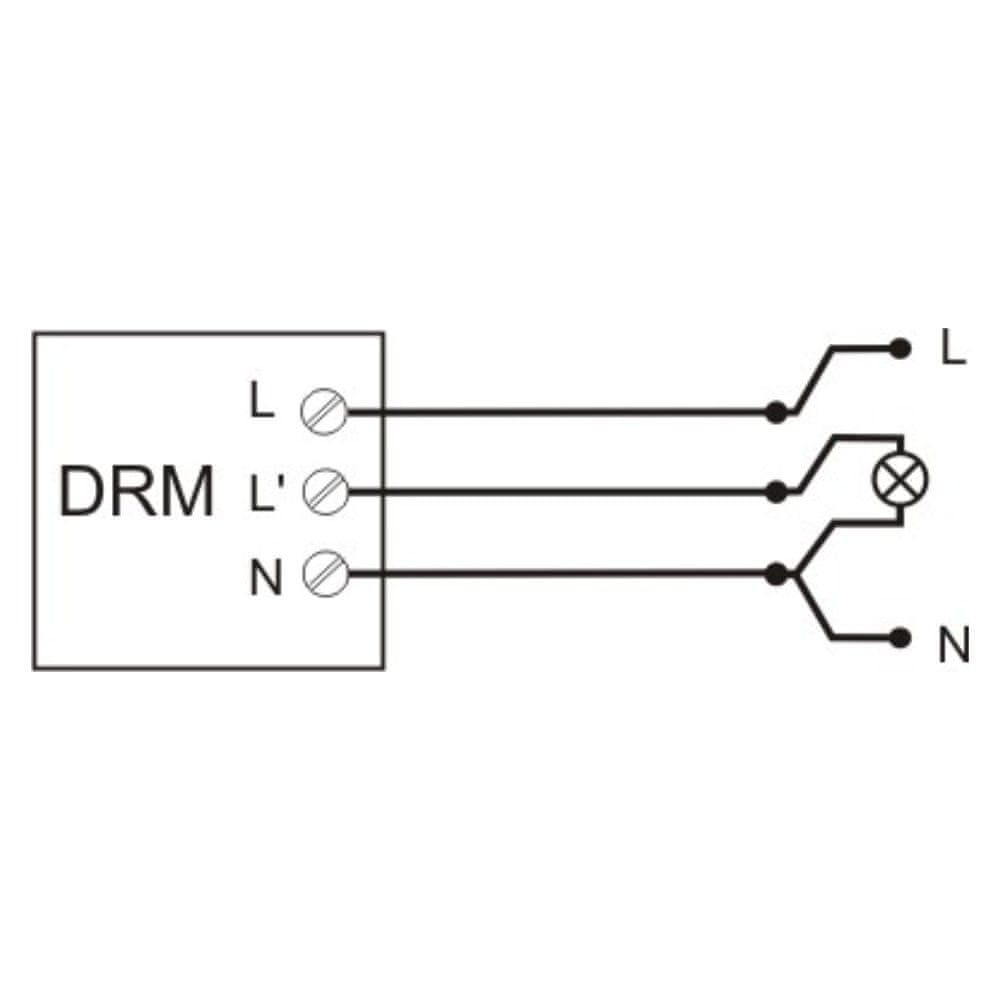

Priključna shema:

Nastavitve:
Občutljivost senzorja somraka (LUX)	Občutljivost senzorja somraka je mogoče nastaviti v območju od 2 do 2000 lx. Z vrtenjem gumba proti „luni“ se bo vklopil kasneje, z vrtenjem gumba proti „soncu“ pa prej. Da bi bil senzor aktiven ves dan, mora biti gumb nastavljen čim bolj proti „soncu“.
Območje zaznavanja (SENS)	Polmer zaznavanja senzorja je mogoče nastaviti v območju od 1 m do 10 m (parametri so navedeni za senzor, nameščen na višini 2,5 m). Z vrtenjem gumba v smeri urinega kazalca [max] se poveča območje zaznavanja, z vrtenjem v nasprotni smeri urinega kazalca [min] pa se zmanjša območje zaznavanja.
Čas vklopa (TIME)	Čas vklopa sprejemnika je mogoče nastaviti od 5 s do 12 min. Z vrtenjem gumba v desno [max] se čas vklopa poveča, z vrtenjem v levo [min] pa se čas vklopa skrajša.
Napajalna napetost	230 V AC
Največji obremenitveni tok AC-1	5 A
Prag aktivacije – nastavljiv	2÷2000 Lx
Zakasnitev aktivacije	manj kot 1 s
Frekvenca mikrovalovnega sevanja	5,8 GHz
Največja sevalna moč	10 mW
Polmer zaznavanja – nastavljiv (za višino 2,5 m)	1÷10 m
Čas vklopa sprejemnika – nastavljiv	5 s ÷ 12 min.
Horizontalno polje zaznavanja	360°
Vrsta zaznavanja	mikrovalovno sevanje
Priključek	priključki 1 mm²
Navor privijanja	0,25 Nm
Poraba energije	0,9 W
Dimenzije	46 × 93 × 42 mm
Delovna temperatura	–25 ÷ 50 °C
Montaža	vgrajena
razred zaščite	IP20
simbol	DRM-01
proizvajalec	F&F Filipowski
EAN	5908312593959

Opis naprave:

Tabela moči:

Zgornji podatki so okvirni in bodo v veliki meri odvisni od zasnove določenega sprejemnika (to velja zlasti za LED žarnice, varčne sijalke, elektronske transformatorje in stikalne napajalnike), preklopne frekvence in obratovalnih pogojev.

*podroben uporabniški priročnik najdete na zavihku »prenos«.
