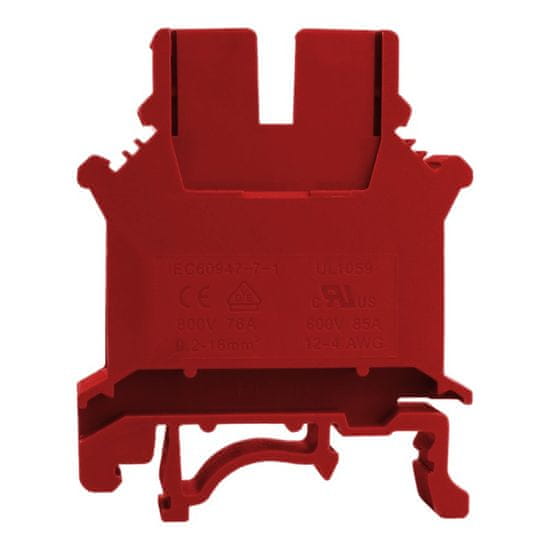

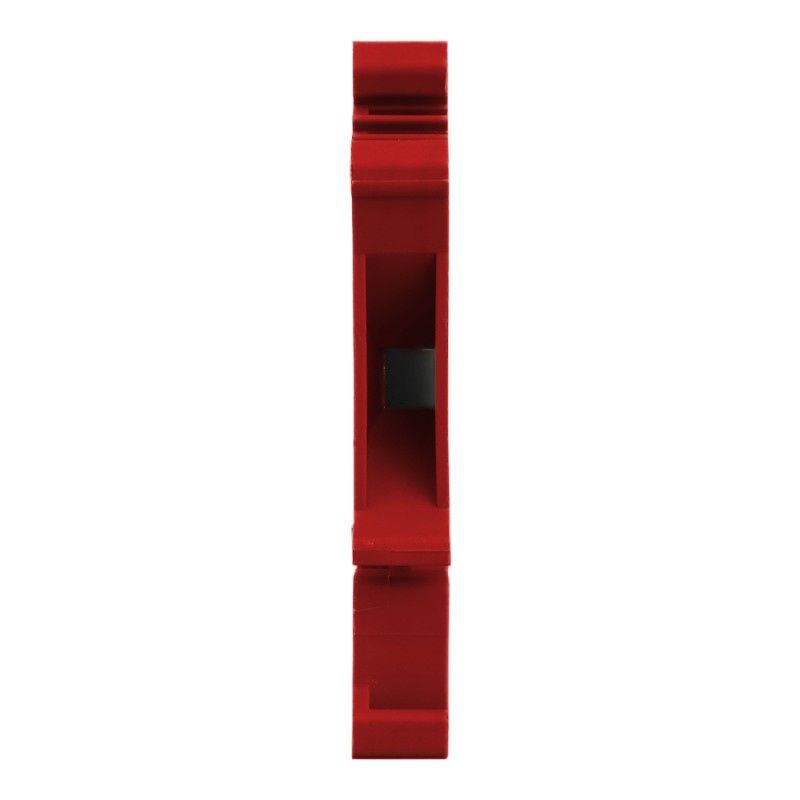

16 mm2 PC16 letevna sponka rdeča
vijačna sponka

⭐⭐⭐⭐⭐

➡️ Električna instalacija, sestavljena iz več vodnikov, mora zagotavljati neprekinjeno pretok toka v tokokrogu. Prehodne letve so nameščene na DIN TH/TS 35 letvi in omogočajo povezovanje in premostitev žic.

➡️ Letvene sponke serije PC omogočajo povezovanje žic s prečnim prerezom 0,2 – 16 mm2 (12 – 4 AWG) z uporabo vijačnih sponk. Ohišja konektorjev so izdelana iz visokokakovostne plastike PA66 in UL94V-0.

➡️ Vse kovinske komponente v konektorju so izdelane iz prevlečene bakrene zlitine. DEGSON tirni konektorji so prestali številne teste, ki potrjujejo njihovo kakovost in vzdržljivost. Konektorji so prejeli certifikata UL in VDE.

➡️ Značilnosti konektorja PC16 za letev:

✔️ vijačni priključki

✔️ nazivna napetost 800 V

✔️ nazivni tok 76 A

✔️ presek žice 0,2 – 10 mm2 (12 – 4 AWG)

✔️ certifikat VDE (št. 40024711) in certifikat UL (št. E228872)

✔️ barva rdeča

✔️ visoka kakovost materiala

simbol	PC16–01P-16–00A(H)
tip	spojnik tirnice
tip	vijak
barva	rdeča
uporaba	žična povezava
nazivna napetost	800 V
nazivni tok	76 A
za žice s prečnim prerezom	0,2 – 16 mm2
certifikati	UL, VDE, CE
standard testiranja	EN60947–7–1：UL1059
padec	12,2 mm
število polov	1P
testni podatki EN60947–7–1	VDE certifikat št. 40024711
Podatki preskusa UL1059	UL E228872
kategorija prenapetosti	III
stopnja onesnaženosti	3
skupina materialov	I
impulzna napetost	8 kV
skupina materialov	I
navor privijanja vijaka	1,2 Nm
skupina materialov	I
uporaba v skupinah	B, C, D
nazivna napetost za skupine (B, C, D)	600, 600, 600 V
nazivni tok za skupine (B, C, D)	85, 85, 5 A
nazivna priključna zmogljivost	12 – 4 AWG
dovoljeni trajni tlak	4,76 kg
vrsta vijaka	M4
razred vnetljivosti UL94	V-0
Dovoljena temperatura okolice	–40~ +105
Relativna vlažnost	5 % – 95 %
Standard pregleda	MIL-STD-105E II
AQL	0,65
Material ohišja	PA66, UL94V-0
material vijaka	ponikljan baker
material konektorja	ponikljan baker
priporočeno odstranjevanje izolacije za žico	12–13 mm
pritrditev za žico	odstranjevanje izolacije na želeno dolžino in nato privijanje z nazivnim navorom.
priključek za kabel	odstranite izolacijo kabla na želeno dolžino, nato namestite izolacijski konico in privijte z nazivnim navorom
razpoložljivi dodatki	stranski pokrov D-PC16 označevalne nalepke ZB10 končni nosilec E-PC povezovalni mostiček EB10–12 (v naši ponudbi)
proizvajalec	DEGSON
EAN koda	5907589337365

Dimenzijska risba
