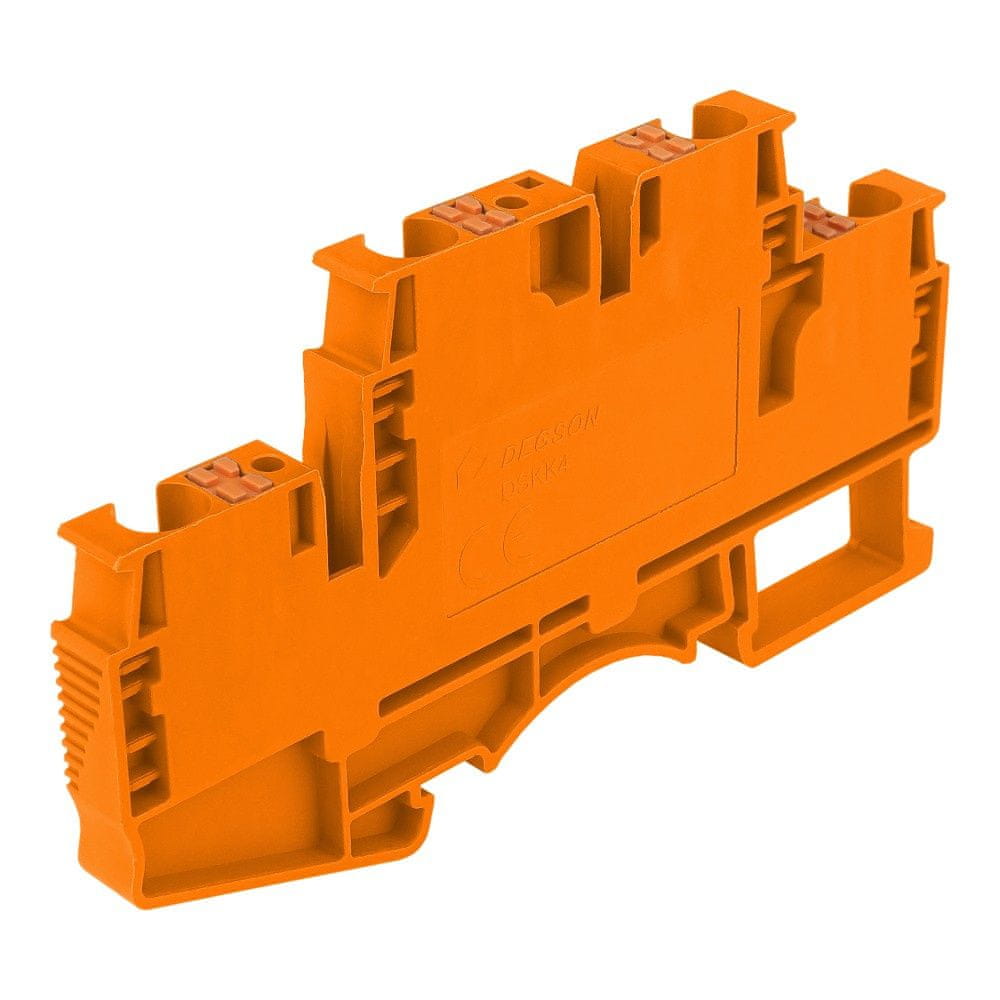

Vzmetni priključni blok DSKK4
2-nivojski, oranžen, 4-žilni

Električna instalacija, sestavljena iz več vodnikov, mora zagotavljati neprekinjeno delovanje toka v tokokrogu. Stropni priključni bloki so nameščeni na DIN-letev TH/TS 35 in omogočajo povezovanje in skupno povezovanje žic. Priključni bloki serije DSKK4 omogočajo hitro in priročno povezovanje žic s prečnim prerezom 0,2 – 4 mm2 (24 – 10 AWG) z uporabo vzmetnih sponk. Ohišja sponk so izdelana iz visokokakovostne plastike PA66 in UL94V-0. Vsi kovinski deli v priključnem bloku so izdelani iz prevlečene bakrene zlitine. Priključki za tirnice so bili podvrženi številnim testom, ki potrjujejo njihovo kakovost in vzdržljivost. Dvonivojski konektor omogoča priključitev štirih vodnikov na dveh tirnicah.

Značilnosti konektorja za letev DSKK4:

vzmetni priključki – enostavna in hitra montaža žic

montaža na DIN 35 letev

2-smerni konektor za priključitev štirih žic

nazivna napetost 500 V

nazivni tok 32 A

presek žice 0,2 – 4 mm2 (24 – 10 AWG)

barva oranžna

visokokakovosten material

priključki iz bakrene zlitine

uporaba	priključni konektor za žice z vzmetnim priključkom
tip priključka	tirnica
število nivojev	2
število priključkov na nivo	2
skupno število priključkov	4
montaža na DIN tirnico 35	da
električni sklop	vzmetna sponka
zasnova	bakrena zlitina visokokakovostna jeklena kletka
maks. presek žice	4 mm2
nazivna napetost	500 V
nazivni tok	32 A
obseg žic	24 – 10 AWG 0,2 – 4 mm2
dolžina odstranjevanja izolacije	10–12 mm
delovna temperatura	od –40℃ do + 105℃
dimenzije
osnovna barva konektorja	oranžna
d Izjava CE o skladnosti	da
d Direktiva RoHS	da
dodatki	Oznake priključkov – ZB5–10P Končna plošča – D-DSKK4–01P Vtični mostiček – DFB2.5–02P  NA VOLJO NA NAŠIH AUKCIJAH
Simbol	DSKK4–01P-15–00A(H)
