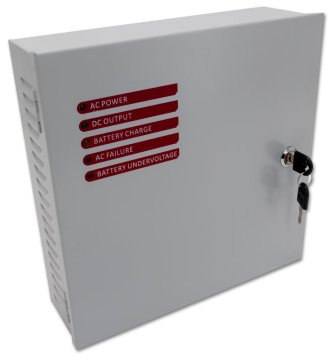

XtendLan ZSW02–12–120BR

Zdravilni izvor energije z dvema izhodoma in vezjem za polnjenje + priključek za rezervno baterijo. Skupni izhodni tok je do 10 A.

• Stenska omarica z nameščenim tiskanim vezjem, kabelskimi vložki, stikalom v omarici.
• Kabelska povezava z notranjim priključnim blokom, možnost odklopa izhodne moči s premostitvenim elementom brez odklopa žic.
• Zaščita pred kratkim stikom z instrumentalno varovalko, prenapetostna zaščita.
• LED diode diagnosticirajo stanje priključkov, npr. pregorelo varovalko je mogoče odkriti na prvi pogled.
• Baterijski tokokrog se polni z 1 A. Zaščita pred kratkim stikom baterije in zaščita baterije pred popolnim praznjenjem.
• Dva releja – vklop/izklop v primeru izpada zunanjega napajanja in nizke napetosti baterije, namenjena za povezavo z alarmnim tokokrogom.

Pombe:
Nastavitev izhodne napetosti ne vpliva na napetost pri delovanju iz baterije (napajalnik ne deluje kot pretvornik napetosti), zato bodite pozorni na moč baterije in dejansko zagotovljeno napetost med izpadom. Pri večji porabi toka priporočamo tudi dobro pritrditev Faston na priključke baterije, da se zmanjša prehodna upornost.
Glavno stikalo v omarici odklopi le 230-voltno napajanje in ne baterijskega napajanja, za popoln izklop med namestitvenimi dejavnostmi odklopite tudi baterijski priključek.

Pomnilo:
Rezervna baterija ni/niso vključene.

ZADNJE SPECIFIKACIJE

Izhodno vezje
Izhodna napetost:12 VDC, – 10 % do +15 % (11–14 V)
Izhodni tok: 10 A (+1 A pri polnjenju baterije)
Izhodni tok na vsakem vhodu: določen s 5 A varovalko
Skupna izhodna moč:120 W (+12 W pri polnjenju baterije)
Zaščita pred prenapetostjo: varistor (mejna napetost 40 V)

Vhodno vezje
Vhodna napetost: 100–240 V (50–60 Hz)
Učinkovitost: min. 85 % pri največji obremenitvi

Zmogljivost baterije
Merjave prostora za baterijo: 180 × 100 × 70 mm (baterija ni vključena), običajno je mogoče namestiti svinčeno kislinsko baterijo z zmogljivostjo od 7 do 10 Ah
Polnjenje akumulatorja: z napetostjo, ki je za približno 0,8 V višja od nastavljene izhodne napetosti, tj. pri izhodni napetosti 12 V se polni pri približno 13 V (največji tok 1 A)
Zaščita:

Priključek: standardni priključki Faston (6,3 mm)
Nastavitev: 1× gumb za ponastavitev baterije (uporabite samo pri zamenjavi okvarjene baterije, ni treba izklopiti napajanja)
Priključki: 2× releja (eden preklopi ob izgubi zunanje napetosti, drugi pa ob nizki napetosti baterije)
Vklopni tok: največ 3 A (120 V AC) ali 3 A (24 V DC)

Mehanske lastnosti
Material: kovinsko ohišje, sive barve
Zemljitev ohišja: povezava z zaščitnim vodnikom
Mere:285 × 285 × 90 mm
Montaža: na steno (2 točki za obešanje + še 2 za pritrditev na steno)

---

Podroben pogled na vir:
