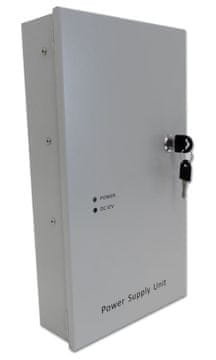

XtendLan ZSW09F-1213–96B

Stabilizirano napajanje za devet naprav s tokokrogom za polnjenje in priključitev rezervne baterije. Nastavljiva izhodna napetost DC 12–13 V, vsak priključek največ 1,5 A. Skupni izhodni tok 8 A. Stenska omarica z nameščenim tiskanim vezjem, kabelska žrela. Kabelski priključki na notranji priključni blok. Zaščita pred kratkim stikom z instrumentalno varovalko, prenapetostna zaščita. LED indikacija delovanja vrat.
Baterijski tokokrog se polni z 1 A. Zaščita baterije pred kratkim stikom in zaščita baterije pred popolno izpraznitvijo.

Pomnilo: baterija ni vključena.

ZADNJE SPECIFIKACIJE

Izhodno vezje:

Izhodna napetost:12 VDC, krmiljenje trimerja 11,5–13,4 VDC
Izhodni tok: 8 A (+1 A pri polnjenju baterije)
Skupna izhodna moč: 96 W (+12 W polnjenje baterije)
Zaščita: Zaključek, preobremenitev, prenapetost
Trip priključka: vijačna sponka

Vhodni tokokrog:

Vhodna napetost:100–240 VAC, 50–60 Hz
Trip priključka:vijačna sponka
Učinkovitost: najmanj 85 % pri največji obremenitvi

Zaščitna baterija:

Merjave prostora za baterijo: 180 × 119 × 65 mm (baterija ni vključena)
Polnjenje baterije:napetost pribl. 0,8 V višja od nastavljene izhodne napetosti, s tokom <1 A
Zaščita pred: kratkim stikom baterije, popolno izpraznitvijo baterije
Gumb za ponastavitev: za zamenjavo okvarjene baterije
Različica priključka:priključki Faston (širina 6,3 mm)

Mehanske lastnosti:

Material: kovinsko ohišje
Zemljitev ohišja: povezava z zaščitnim vodnikom
Mere:364 × 197 × 72 mm
Montaža: na steno

---

Pogled na notranjo postavitev z nameščeno baterijo:

---

Pogled z zaprtimi vrati:

---

Pogled od zadaj:

---

Pravi pogled:

---

Opažamo, da je zlasti pri izvajanju analognih sistemov kamer priporočljivo ozemljiti vse zaščitne in neprevodne dele na skupni potencial, ki je v veliki večini primerov zaščitni vodnik. Priporočljivo je, da negativni pol enosmernega napajanja povežete z zaščitnim vodnikom električnega distribucijskega sistema in ozemljite vse kovinske dele, zaščito koaksialnih žic, nosilce kamere itd. To je osnovni previdnostni ukrep pred potencialnimi razlikami, ki poslabšajo kakovost slike. Pa tudi osnovna zaščita pred atmosferskimi prenapetostmi ali nevarnimi napetostmi dotika.

---
