XtendLan ZSW16P-1114–150

Stabiliziran napajalnik za šestnajst naprav, nastavljiva enosmerna napetost 11–14 V, vsak priključek največ 1,5 A. Skupni izhodni tok 12 A. Stenska omarica z nameščenim tiskanim vezjem, kabelska žrela. Kabelska povezava z notranjim priključnim blokom. Zaščita pred kratkim stikom s termistorji PTC, 1,5 A na priključek. LED indikacija funkcionalnosti vrat.

ZADNJE SPECIFIKACIJE

Izhodno vezje:

Izhodna napetost:11–14 enosmernega toka, regulacija s trimerjem (11,75–14,25 V v prostem teku)
Izhodni tok: 12 A (največ 1,5 A na vrata)
Skupna izhodna moč: 150 W (kratkoročno 170 W)
Zaščita: kratek stik, preobremenitev
Trip priključka: vijačna sponka

Vhodni tokokrog:

Vhodna napetost:100–240 VAC, 50–60 Hz
Tip priključka:vijačna sponka
Učinkovitost: najmanj 85 % pri največji obremenitvi

Mehanske lastnosti:

Material: kovinsko ohišje
Zemljitev ohišja: povezava z zaščitnim vodnikom
Mere: 304 × 205 × 58 mm
Montaža: na steno

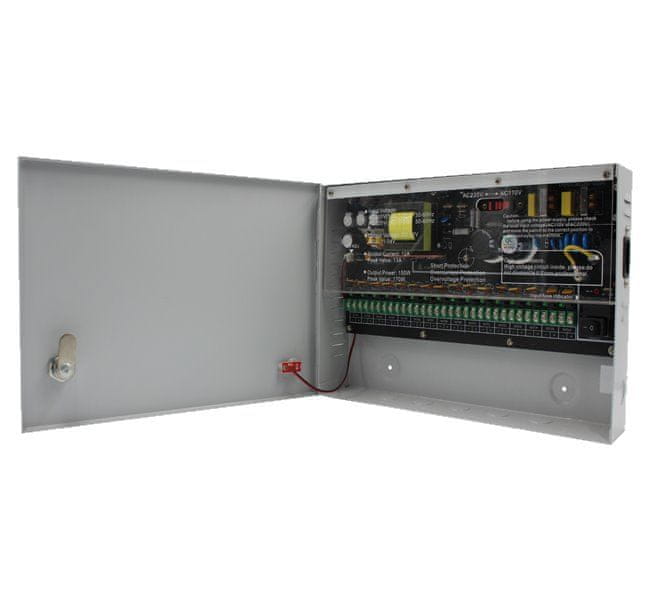

Pogled notranje postavitve:

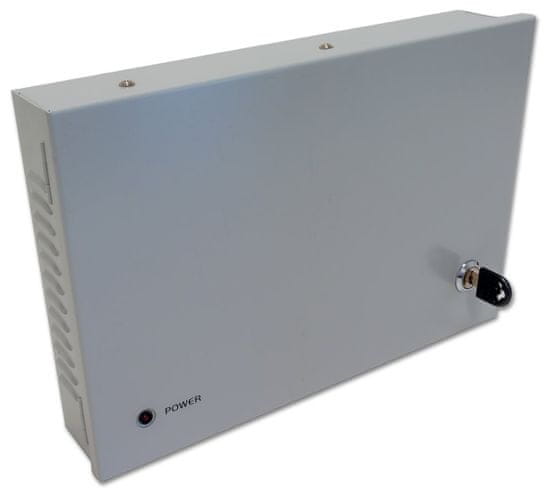

Pogled z zaprtimi vrati:

Pogled od zadaj:

Pogled z desne strani:

Pogled od spodaj:

---

Opominjamo, da je zlasti pri izvajanju analognih sistemov kamer priporočljivo ozemljiti vse zaščitne in neprevodne dele na skupni potencial, ki je v veliki večini primerov zaščitni vodnik. Priporočljivo je, da negativni pol enosmernega napajanja povežete z zaščitnim vodnikom električnega distribucijskega sistema in ozemljite vse kovinske dele, zaščito koaksialnih žic, nosilce kamere itd. To je osnovni previdnostni ukrep pred potencialnimi razlikami, ki poslabšajo kakovost slike. Pa tudi osnovna zaščita pred atmosferskimi prenapetostmi ali nevarnimi napetostmi dotika.

---

---
