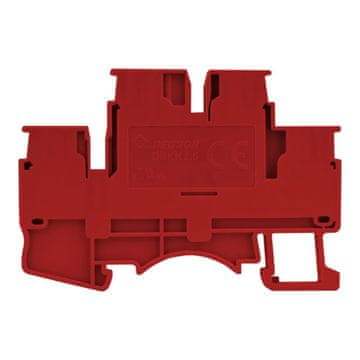

Vzmetni priključni blok DSKK2.5
2-nivojski, rdeč, 4-žilni

Električna instalacija, sestavljena iz več vodnikov, mora zagotavljati neprekinjeno delovanje toka v tokokrogu. Stropni priključni bloki so nameščeni na DIN-letev TH/TS 35 in omogočajo povezovanje in skupno povezovanje žic. Priključni bloki serije DSKK2.5 omogočajo hitro in priročno povezovanje žic s prečnim prerezom 0,2 – 2,5 mm2 (26 – 12 AWG) z uporabo vzmetnih sponk. Ohišja priključnih blokov so izdelana iz visokokakovostne plastike PA66 in UL94V-0. Vsi kovinski deli v priključnem bloku so izdelani iz prevlečene bakrene zlitine. Priključki za tirnice so bili podvrženi številnim testom, ki potrjujejo njihovo kakovost in vzdržljivost. Dvonivojski konektor omogoča priključitev štirih vodnikov na dveh tirnicah.

Značilnosti letvene sponke DSKK2.5:

vzmetne sponke – enostavna in hitra montaža žic

montaža na DIN 35 letev

2-smerna priključna blok za priključitev štirih žic

nazivna napetost 500 V

nazivni tok 22 A

presek žice 0,2 – 2,5 mm2 (26 – 12 AWG)

barva rdeča

visokokakovosten material

priključki iz bakrene zlitine

uporaba	priključni blok za žice z vzmetno sponko
vrsta sponke	tirnica
število nivojev	2
število priključkov število priključkov na nivo	2
skupno število priključkov	4
montaža na DIN tirnico 35	da
električna inštalacija	vzmetna sponka
izvedba	bakrena zlitina visokokakovostna jeklena kletka
maks. presek žice	2,5 mm2
nazivna napetost	500 V
nazivni tok	22A
obseg žic	26 – 12 AWG 0,2 – 2,5 mm2
dolžina odstranjevanja izolacije	10–12 mm
delovna temperatura	od –40℃ do + 105℃
dimenzije
osnovna barva konektorja	rdeča
d Izjava CE o skladnosti	da
d Direktiva RoHS	da
dodatki	Oznake priključkov – ZB5–10P Končna plošča – D-DS2.5–01P Vtični mostiček – DFB2.5–02P  NA VOLJO NA NAŠIH AUKCIJAH
Simbol	DSKK2.5–01P-16–00A(H)
