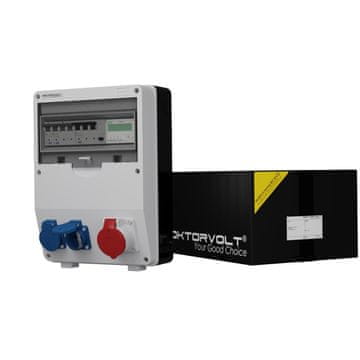

Zaščitena razdelilna omarica za stavbe, opremljena s števcem 3F TD-S/FI 16A, 2×230V vtičnici Mennekes Doktorvolt®

Nemški sistem vtičnic Schuko

TD-S/FI 16A 2×230V Doktorvolt® električna razdelilna omarica, prednosti:

Kompaktno in kompaktno ohišje iz najkakovostnejših materialov,

opremljena z dvema vtičnicama 230 V 16 A in električno vtičnico 400 V 16 A, Mennekes,

 vgrajen trifazni števec porabe energije,

ožičenje in vtičnice priznanih proizvajalcev električne opreme,

zaščita IP 44,

pripravljeno za priključitev,

pretokovna zaščita vtičnic,

zaščita pred posrednim stikom.

Električna razdelilna omarica TD-S/FI 16A 2×230V Doktorvolt®, uporaba:

Na gradbiščih in območjih ter med cestnimi deli,

za industrijske obrate,

v delavnicah in garažah, kjer je potrebno priključiti naprave na električno vtičnico,

pri samostojni gradnji hiše,

za oskrbo z električno energijo zelenih površin in množičnih prireditev na prostem.

Predstavljena razdelilna omarica v stavbi je opremljena z:

dvema vtičnicama 2× 230V 16A z zaščitnim razredom IP 54,

vtičnico 400 V 16 A z zaščitnim razredom IP 44,

pretokovno zaščito 230V vtičnic 1 x C16 1P 10kA ,

pretokovno zaščito vtičnice C16 3P 10kA ,

komplet pritrdilnih vijakov z vložki.

diferencialno odklopnik 40A 30mA 4P,

l števec porabe energije,

ožičenje.

Doktorvolt® je v proces stikalnih naprav uvedel sistem upravljanja, certificiran s strani TÜV SÜD:

visoka garancija kakovosti,

pregleden pretok informacij,

varnostno jamstvo,

zagotovljena dobra storitev za stranke.

Tehnične specifikacije:

• Ohišje stikalne naprave:
• število modulov: 12
• število vrstic: 1
• montaža: nadometna
• stopnja zaščite stikalne naprave: IP44
• nazivna napetost ohišje: 1000V
• dimenzije ohišja z vtičnicami: 360 × 250 × 200 mm
• material ohišja: tehnopolimer
• material vrat: polikarbonat
• barva sprednje plošče ohišja: siva RAL 7035
• zadnja plošča ohišja barva: črna
• material vijaka: nerjaveče jeklo
• material tesnila: EPDM guma
• PG kabelska uvodnica, vključena v komplet: 1× PG-16
• certifikati in standardi: CE, CEI-23–48/49, IEC 670
• Vtičnice in modularna oprema:
• zaščita pred posrednim stikom: diferencialno stikalo 40A 30mA 4P tip A RCCB
• vtičnice: 1 × 16A 5P 400V IP44 rdeča tip 1385 Mennekes
• zaščita pred preobremenitvijo vtičnic: 1 x C16 3P 10kA
• 230V vtičnice: 2 × 230V 16A Mennekes 11011 IP54 2P+E nemški sistem Schuko
• zaščita pred preobremenitvijo za 230V vtičnice: 1 x C16 1P 10kA
• priključna zbiralka: 3F 7M 12mm2 s kompletom kapic
• števec porabe električne energije: LE-02d MID F&F 3F AC +/- 10% 3 × 5A (80)A
• druge komponente: komplet pritrdilnih vijakov s pokrovčki
• certifikati in standardi za diferencialno varovalko: IEC 61009–1, EN 61009–1, PN-EN-61009–1, STN EN 61009–1, EFS, EFC, CE
• certifikati in standardi za varovalke: CSN EN 60898, SN EN 60947–2, EFS, EFC, VDE
• Ožičenje:
• vrsta ožičenja: Krmilni kabel H07V-K 2,5, 4 mm2 rumeno-zelen, Krmilni kabel H07V-K 2,5, 4 mm2 črn, Krmilni kabel H07V-K 2,5, 4, 6 mm2 moder
• standardi in certifikati: CPR, RoHS, CE
• Splošne informacije:
• nazivni tok: 40 A
• nazivna napetost: 230 / 400 V
• ICC: ≤ 10 kA
• RDF: 0,7
• Podatki o proizvajalcu:
• proizvajalec: Doktorvolt
• certifikati in standardi proizvajalca: TÜV SÜD, ISO 9001:2015, CE, IEC 61439
• oznaka proizvajalca: DV-2510-D
• EAN: 5905669992510
