KuKirin LCD-zaslon TFM13-FEIMI-11 za KuKirin G2 Master

LCD-zaslon FEIMI-11 z ločenimi priključnimi vejami

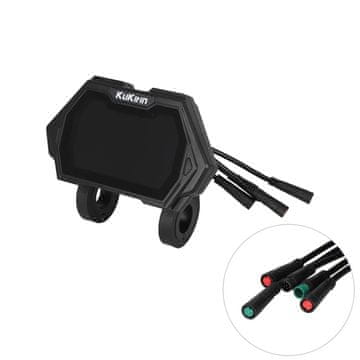

Črn LCD-zaslon TFM13-FEIMI-11B ima oblikovan sprednji okvir, spodnji objemki in kabelske veje z barvnimi priključki. Namenjen je nadomestitvi enake izvedbe prikazovalnika.

Lastnosti in prileganje

• Model: KuKirin G2 Master.
• LCD-zaslon TFM13-FEIMI-11B v črnem ohišju z barvnimi priključki.

Približne mere

• Ohišje zaslona: 134,4 × 78,1 mm.
• Skupna višina z nosilcem: 105,5 mm.
• Globina z nosilcem: 63,7 mm.
• Razmik med notranjima robovoma objemk: 58,7 mm.
• Odprtina objemke v zaprti legi: 19,7 mm.
• Dolžina priključnih kablov: 16,5 cm.
• Premer kabla: 4 mm.

Pred menjavo primerjajte oznako TFM13-FEIMI-11B in vseh pet priključnih vej. Razpored kontaktov ter komunikacija morata ustrezati vgrajenemu krmilniku.

Zamenjava elektronskega sklopa

• Pred posegom izklopite vozilo in odklopite baterijo po predpisanem postopku. Zabeležite lego vsakega priključka, preden odstranite staro enoto.
• Nov sklop pritrdite na predvidena mesta, zaščitite spoje in ohranite potek kablov brez stiskanja. Nastavitve uskladite z dejansko izvedbo vozila.
• Pred obremenitvijo preverite prikaz, odziv pogona in zaznavanje zavor. Pri neujemajočih priključkih ali komunikacijski napaki naj združljivost preveri serviser.
