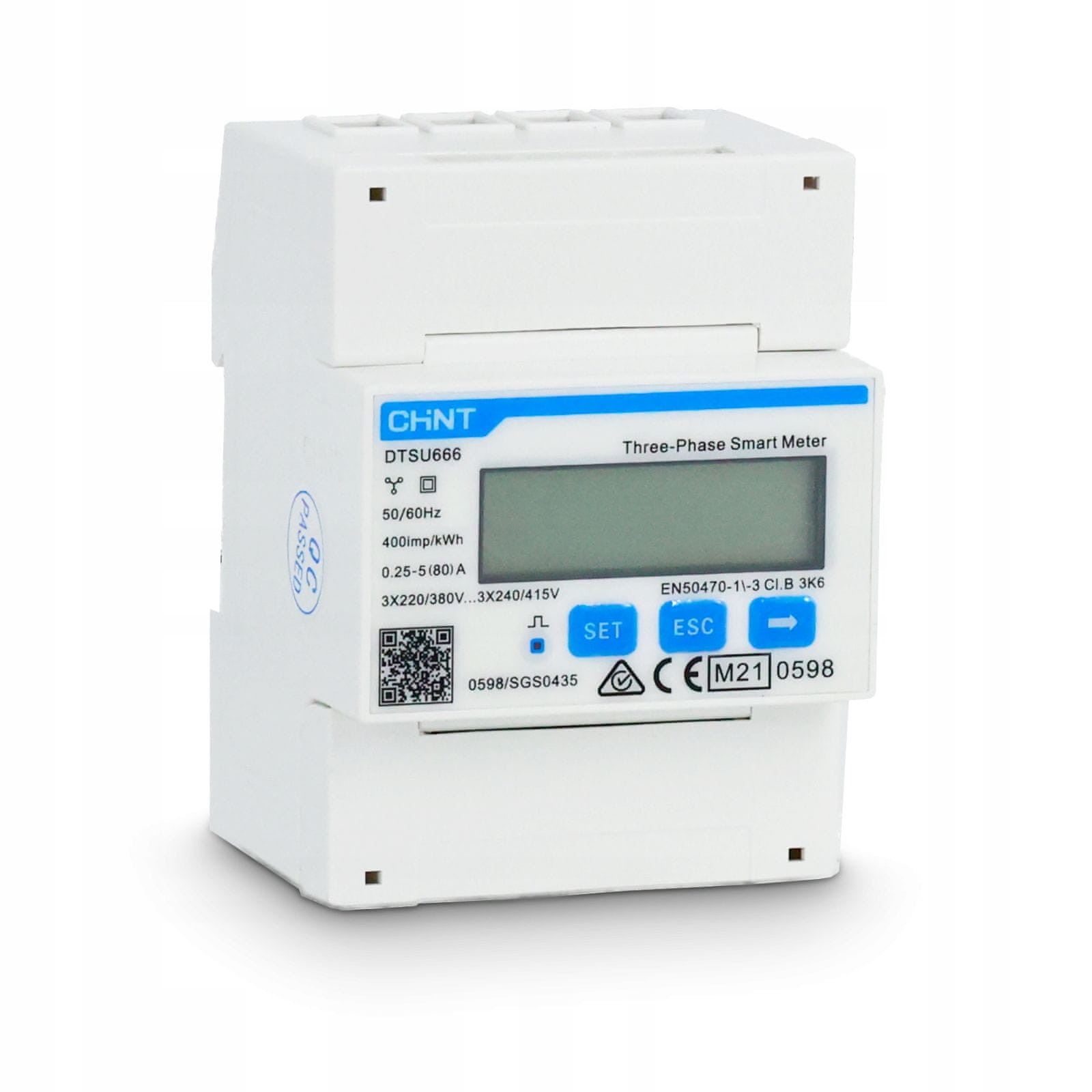

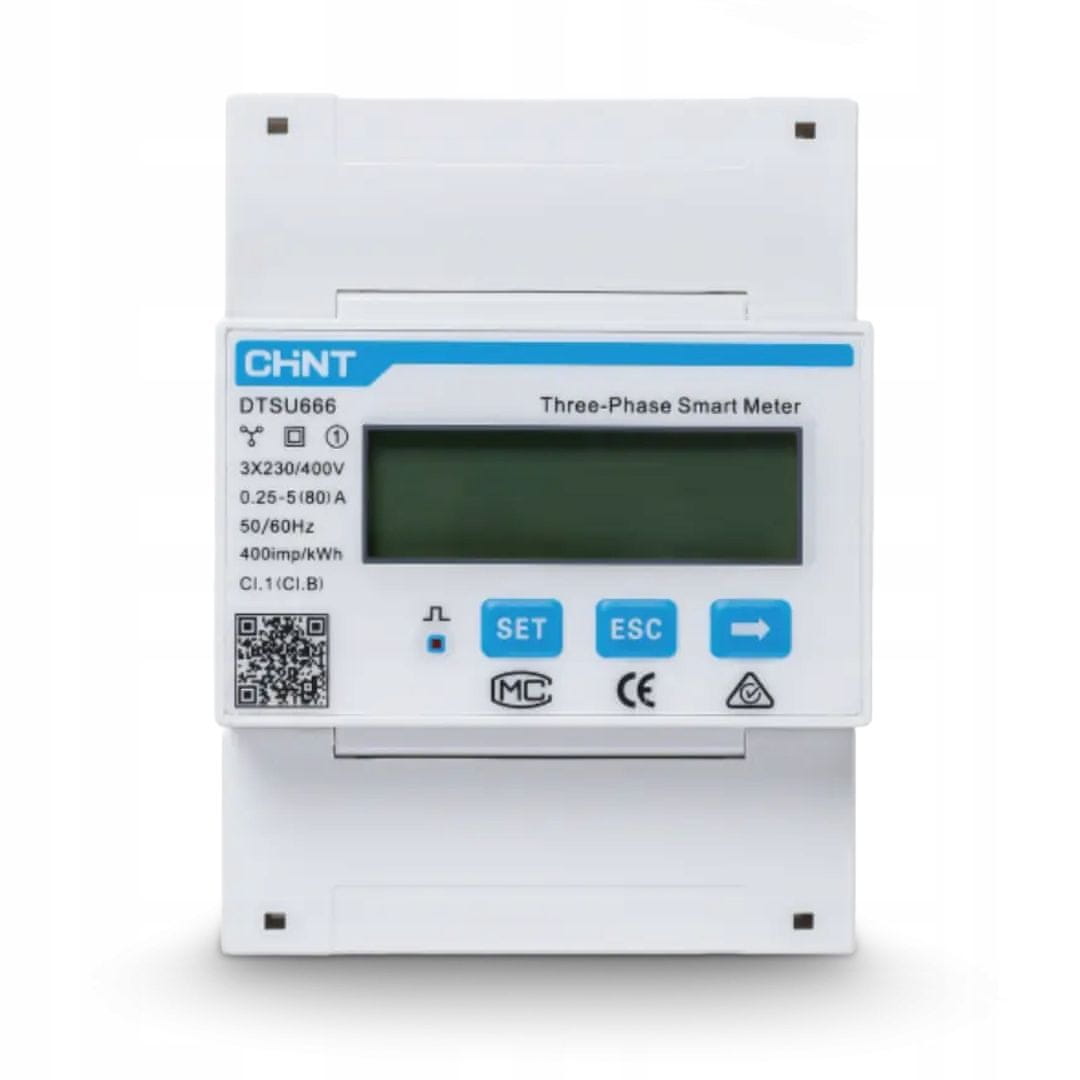

Chint DTSU666 Modbus neposredni merilnik energije

tonapreden, večnamenskištevec električne energije, ki omogoča preverjanje parametrov, kot so:

• porazdelitev obremenitve na posamezne faze
• napetost
• kapacitivna in induktivna jalova moč

Merilnik jeTrifazni, dvosmerni (šteje porabo in proizvodnjo), štirikvadrantniin zahvaljujočMID certifikatizpolnjuje evropske merilne standarde.

    Deluje z napravo PVMterminal, ki omogoča branje in snemanje podatkov na spletni strani PVmonitor.pl.

Merilnik omogoča meritve:

• napetosti
• tokovi
• trenutna delovna moč
• trenutna jalova moč
• skupna aktivna moč

Ima nastavljive izhode za aktivno ali jalovo energijo inIzhod RS-485 s protokolom Modbus-RTU. Lahko se uporablja za spremljanje energijezaužili in nahraniliv omrežje, kapacitivne in induktivne jalove energije ter za spremljanje ostalih omrežnih parametrov na priključni točki.

    Naprava meri in posreduje informacije o parametrih, kot so:

• napetost (V)
• frekvenca (Hz)
• tok (A)
• energija v štirikvadrantnem merjenju (kWh/kVArh)
• vnos v mrežo (izvoz)
• porabljen (uvoz)
• Skupaj

Združljivost

Merilnik je združljiv z inverterjiFoxEss, Deye(SUN-12K-G03), Sofar Solar(SofarSolar KTLX G3)in sistem Hoymilesin ga je mogoče enostavno prebrati z različnimi napravami z RS-485pristanišče, kot nprRaspberry PI ali računalniki.Poleg tega lahko merilnik deluje z

Domoticzz uporabo vtičnika, ki je na voljo nahttps://github.com/…SU666-ModbusMerilnik NE MORE delovati z inverterji Huawei

Če imate tak pretvornik, priporočamo uporabo predstavljenega merilnika in

DODATNO naprave PVMterminal, ki omogoča spremljanje tako proizvodnih in obratovalnih parametrov razsmernika Huawei kot tudi energetskih in obratovalnih parametrov, ki jih meri števec.DTSU666.Druga rešitev za omogočanje

DTSU666delo z razsmernikom Huawei je implementacija pretvornika registrov. Opis in izvedbo lahko najdete v repozitoriju GitHub:https://github.com/…I_translatorMožne aplikacije

Merilnik se lahko uporablja v različnih sistemih upravljanja z energijo, kot npr

Spremljanje porabe energijev domovih, javnih zgradbah, tovarnah in drugih industrijskih objektih. Lahko se tudi uporabljav sistemih obnovljivih virov energije, kot so sončne in vetrne elektrarne,za spremljanje proizvodnje energije in njeno dovajanje v omrežje .    Komunikacijske zmogljivosti naprave omogočajo enostavno integracijo z obstoječimi sistemi, zaradi natančnosti in zanesljivosti pa je primerna tako za profesionalno kot domačo uporabo.

Tehnični podatki Standardna skladnost IEC62052–11 lEC62053–21Vrsta povezave3P4W

Natančnost

• Razred 1.0 za aktivno napetostNazivna napetost (Un)
• 3×220/380V, 3×57,7/1000VRazpon delovne temperature
• 0,7Un-1,2UnPoraba energije
• ≤ 1 W, 5VATrenutno
• DC, 60HzLCD zaslon
• 7 znakov, 5,3 mm x 2,8 mmLED dioda
• Število utripov na kWhKomunikacija
• RS485, Modbus in DL/TDelovno temperaturno območje
• -40°C do +75°CTemperaturno območje shranjevanja
• -40°C do +85°CRelativna vlažnost
• ≤ 95 % RHOcena zaščite
• IP54Dimenzije
• 98 mm x 65 mm x 72 mmTeža
• pribl. 0,4 kg
