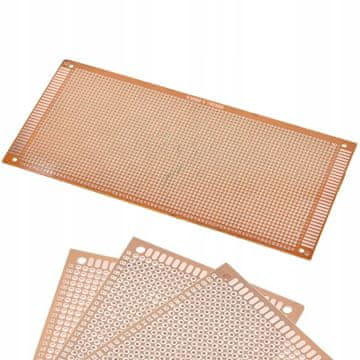

Rosfix enostranska univerzalna prototipna plošča 63 × 140 mm

Ta enostranska univerzalna plošča meri 63 × 140 mm in je zasnovana za izdelavo prototipnih vezij z uporabo komponent s skoznjimi luknjami (THT), kot so upori, kondenzatorji, LED diode in integrirana vezja v DIP ohišjih. Plošča omogoča sestavljanje katerega koli elektronskega vezja, zahvaljujoč luknjam z razmikom 2,54 mm, razporejenim v pravokotni matriki.

Plošča je opremljena z dvema vrstama ovalnih blazinic na vsaki od krajših stranic, kar omogoča priročno spajkanje tankih žic. Pozlačene luknje niso povezane z vnaprej določenimi potmi, kar omogoča popolno svobodo pri načrtovanju povezav med komponentami.

Za izdelavo mostičkov med spajkalnimi blazinicami se lahko uporabijo tanke žice (kynar) ali izolirane večžilne žice. Štiri pritrdilne luknje omogočajo priročno namestitev plošče v ohišje prototipne naprave ali na podnožje.

✳️ Uporaba:

Univerzalne plošče so idealne za sestavljanje trpežne elektronike s spajkanjem, medtem ko preizkusne plošče omogočajo izdelavo vezij brez spajkanja, kar omogoča ponovno uporabo komponent.

✳️ Specifikacije:

• Dimenzije : 63 X 140 mm
• Montaža : Skoznja luknja (THT)
• Razmik med luknjami : 2,54 mm
• Montažne luknje : 4, simetrično nameščene v kotih
