shumee Napajalnik S4A-803

Krmilnik napajalnika Spreest je vsestranska in zanesljiva naprava, ki je idealna za sisteme nadzora dostopa, in zagotavlja varnost in udobje uporabe. Zahvaljujoč naprednim funkcijam in robustni konstrukciji je idealen za uporabo v domovih, pisarnah in drugih objektih, ki zahtevajo učinkovit nadzor dostopa.

Napajalnik lahko hkrati podpira dva sistema nadzora dostopa.

Ključne lastnosti

• Napajalnik lahko hkrati podpira dva sistema nadzora dostopa.
• Nizka poraba energije: Energijsko učinkovit, kar zmanjšuje obratovalne stroške.
• Zmanjšanje obremenitve krmilnika dostopa: Zmanjša tveganje skritih težav v namestitvi.
• NC/NO izhodi: Združljivost z različnimi vrstami električnih ključavnic.
• Nastavljiv čas zakasnitve: Prilagodljivost nastavitev časa zaklepanja od 0 do 15 sekund.
• Samodejna zaščitna funkcija: Zaščita pred preobremenitvami in kratkimi stiki.
• Podpora za različne naprave: Podpira elektromagnetne ključavnice, krmilnike dostopa, gumbe za izhod in zvonce.
• Visokokakovostni materiali: Izdelano iz trpežnih materialov, zagotavlja dolgotrajno uporabo.

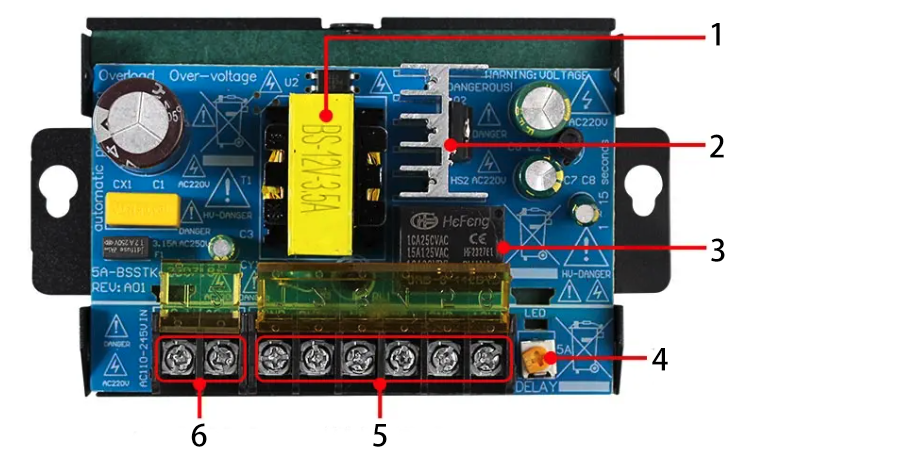

Komponente krmilnika

1. Transformator: Odgovoren za pretvorbo vhodne izmenične napetosti (110–240 V) v nižjo napetost, primerno za nadaljnja vezja. Zagotavlja stabilno napajanje celotne naprave in priključenih komponent.

2. Hladilnik: Odgovoren za odvajanje toplote, ki jo ustvarjajo elektronske komponente, kot so releji in transformator. Hladilnik pomaga vzdrževati ustrezno delovno temperaturo naprave, kar preprečuje pregrevanje in zagotavlja dolgo življenjsko dobo.

3. Rele:

Uporablja se za nadzor pretoka toka do priključenih naprav, kot so električne ključavnice. Rele je ključna komponenta, ki omogoča vklop in izklop napajanja teh naprav na podlagi krmilnih signalov.

4. 15S (0–15 sekund): Gumb za nastavitev časa zakasnitve. Omogoča nastavitev časa, ko bo ključavnica ostala odprta po aktivaciji, od 0 do 15 sekund.

5. Povezave

• GND (Ozemljitev): Ozemljitev. Zagotavlja električno varnost z ozemljitvijo naprave.
• PRITISNITE: Vhod za gumb za izhod. Priključitev na ta konektor omogoča upravljanje ključavnice z gumbom za izhod.
• NO (normalno odprt): Normalno odprt izhod. Vezje se ob aktivaciji zapre, kar se lahko uporablja za krmiljenje elektromagnetnih ključavnic.
• NC (normalno zaprt): Normalno zaprt izhod. Vezje se ob aktivaciji odpre, kar se lahko uporablja za krmiljenje ključavnic, ki za odklepanje potrebujejo odprto vezje.
• +12V: Izhodna moč 12 V DC. Zagotavlja napajanje za periferne naprave, kot so krmilniki dostopa, bralniki kartic, elektromagnetne ključavnice.
• GND (Ozemljitev): Dodatni ozemljitveni izhod za periferne naprave.

6. Napajanje

• L (Linija): Fazni vhod napajanja. Priključite fazno žico napajanja (AC 110–240 V) na ta priključek.
• N (Nevtralno): Nevtralni vhod napajanja. Priključite nevtralno žico napajanja (AC 110–240 V) na ta priključek.

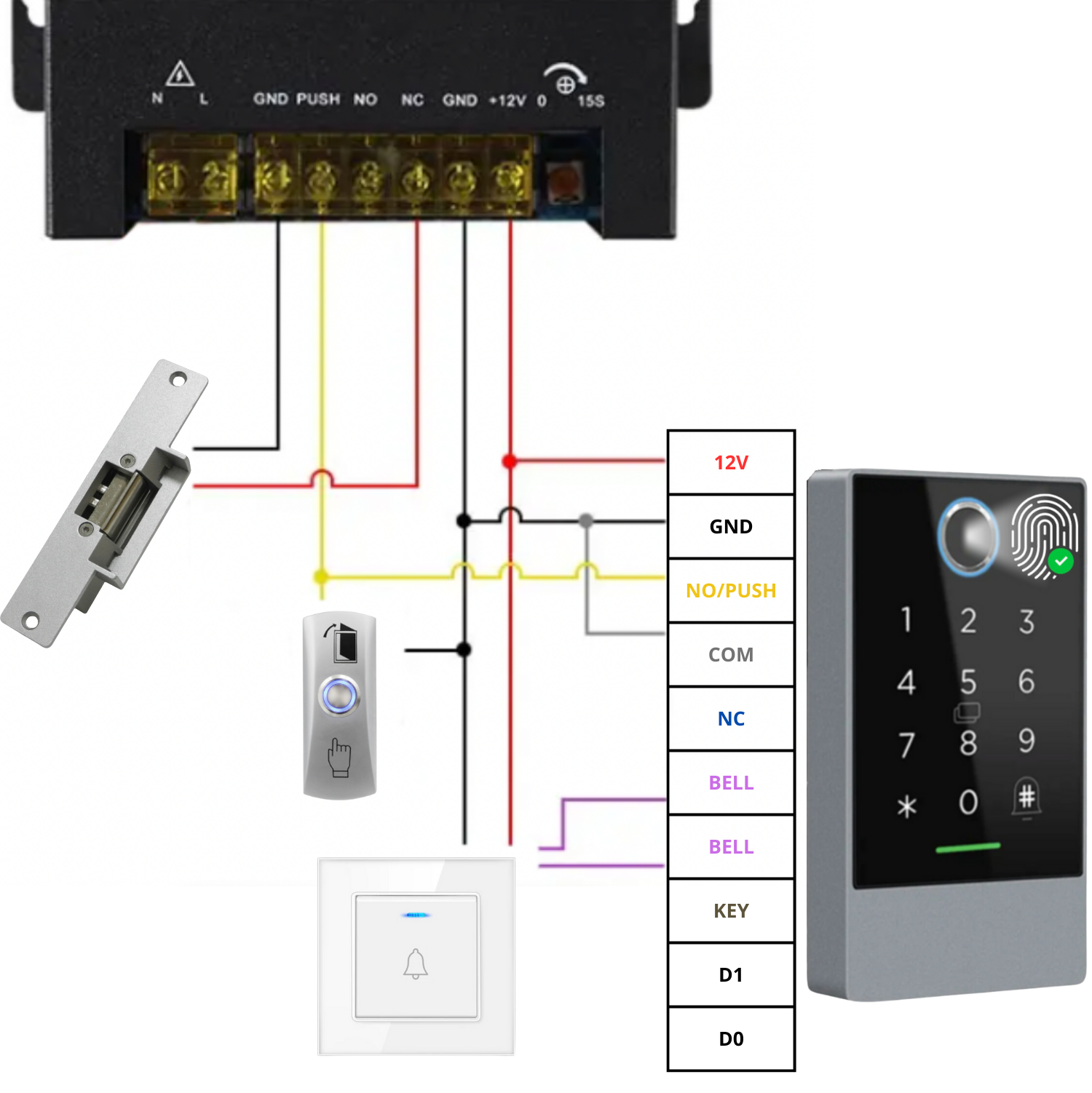

Primer diagrama povezave krmilnika napajalnika

1. Priključitev napajanja:

Vhodna moč: Fazna (modra) in nevtralna (rdeča) žica napajalnika (AC 230 V 50 Hz) sta priključeni na priključka L in N krmilnika napajalnika.

2. Priključitev električne ključavnice (električna ključavnica):

NO (normalno odprt) izhod: NO izhod (rumena žica) krmilnika napajalnika je priključen na en konec električne ključavnice.

COM izhod (skupni): COM izhod (črna žica) krmilnika napajanja je priključen na drugi konec ključavnice. Ko je aktiviran, se vezje sklene in odklene ključavnico.

3. Priključitev gumba za izhod:

Gumb za izhod: Gumb za izhod (DOOR EXIT) je priključen na priključka PUSH (rumena žica) in GND (črna žica) na krmilniku napajanja. S pritiskom na gumb se ključavnica odpre, kar vam omogoča, da zapustite sobo.

4. Priključitev kombinirane ključavnice:

Napajanje kombinirane ključavnice: Izhoda +12V (rdeča žica) in GND (črna žica) krmilnika napajanja sta priključena na ustrezne priključke na kombinirani ključavnici in napajata napravo.

Krmiljenje ključavnice: Izhoda NO/PUSH (rumena žica) in COM (siva žica) krmilnika napajanja sta priključena na ustrezne priključke na kombinirani ključavnici, kar omogoča upravljanje ključavnice z vneseno kodo.

5. Priključitev žičnega zvonca:

Zvonec: Žice zvonca so priključene na priključke BELL (vijolična žica) na krmilniku napajanja, kar omogoča, da se zvonec oglasi ob poskusu vstopa.

Specifikacije

• Vhodna napetost: AC110V-AC240V / 50–60HZ
• Izhodna napetost: DC12V
• Trenutni tok: 5A
• Stalen tok: 3,5A
• Delovna temperatura: –20℃ ~ +60℃
• Delovna vlažnost: ≤ 90 %
• Čas zakasnitve: 0~15 sekund (nastavljivo)

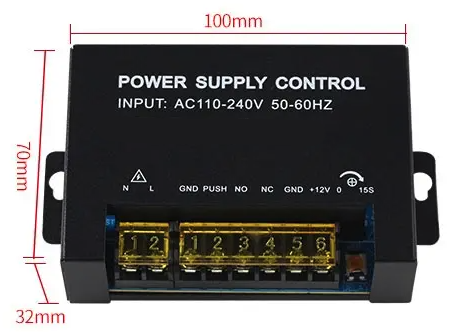

• Dimenzije: 100 × 70 × 32 mm

Komplet vsebuje

• 1× Krmilnik napajanja K10 5A
• Uporabniški priročnik

Priročnik v poljščini v elektronski različici je na voljo v priponki za prenos. Najdete ga pod opisom izdelka .
