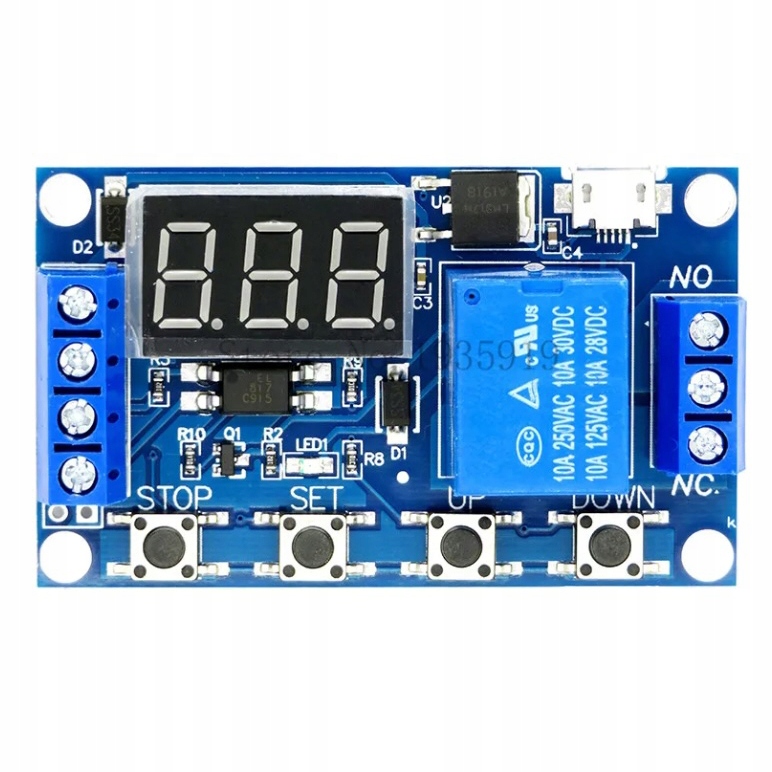

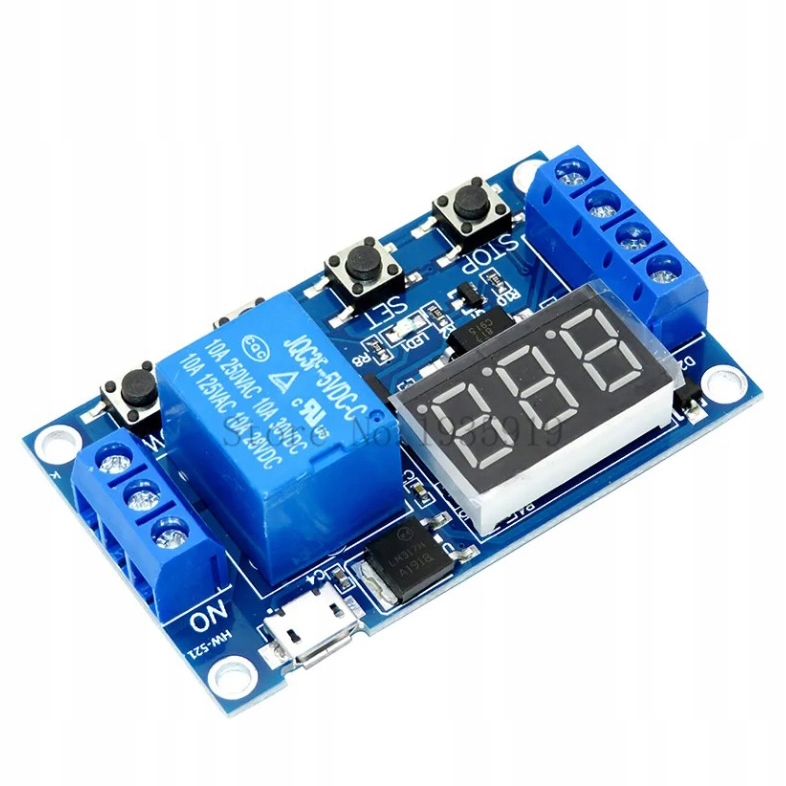

Micro USB časovni relejski modul

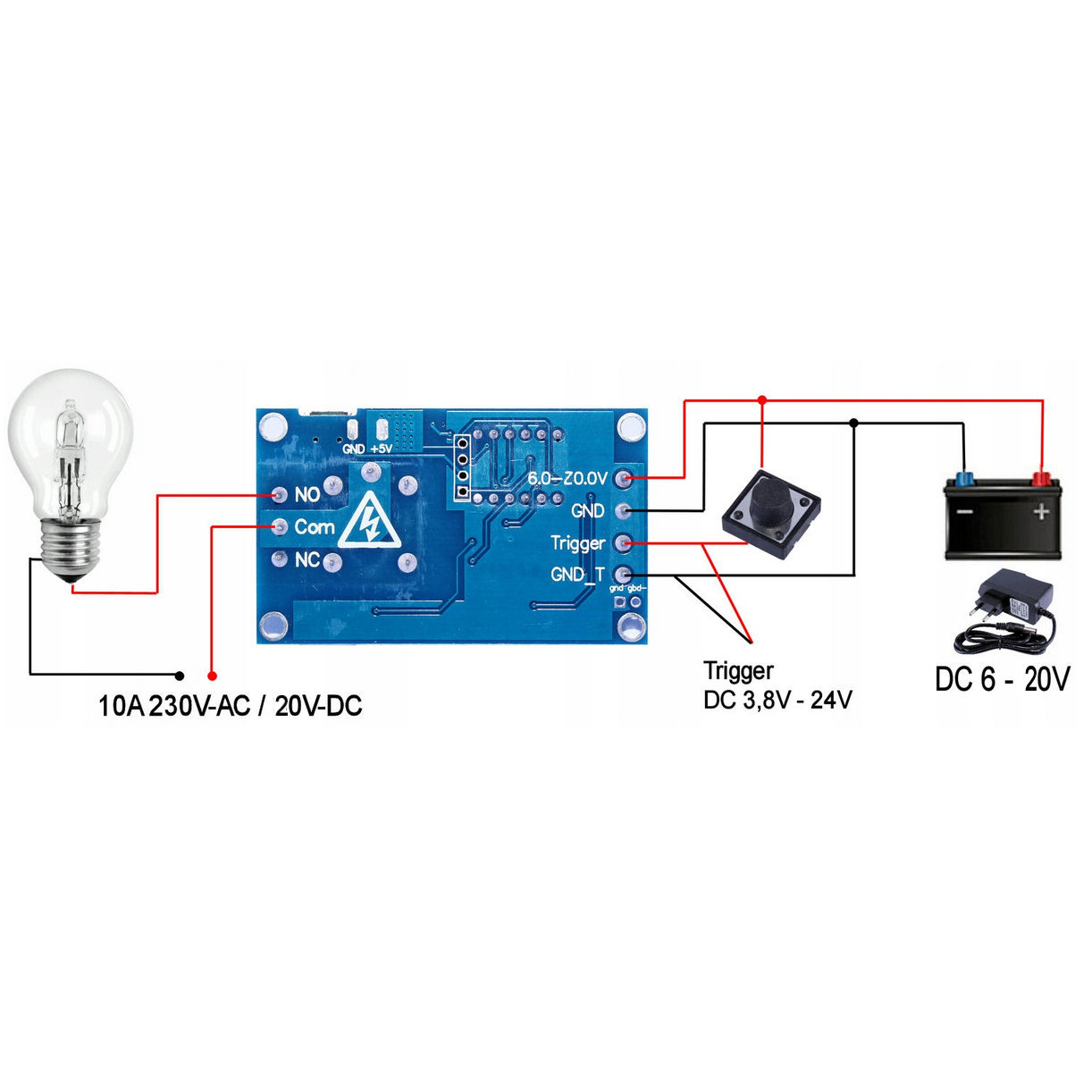

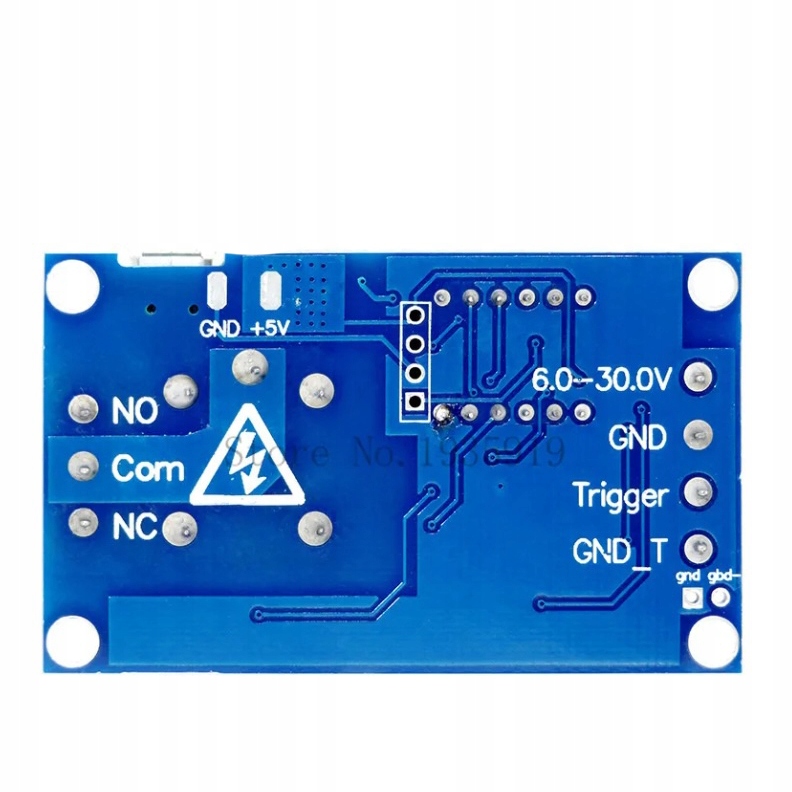

Napajanje:6V – 20V ali mikro USB 5,0V (za napajanje nad 20V uporabite padajoči pretvornik, npr. LM2596, in nastavite napetost na 8–10V)

Sprožilec:3,8 V – 20 V

Časovni razpon:0–999 minut

Delovna temperatura:-40°C do 85°C

Dimenzije:62 mm x 38 mm x 19 mm

Rele:10A, 230V AC / 30V DC

Gumbi:

• STOP: Vklop/izklop releja (odštevanje teče – rele izklopljen)
• SET (dolg pritisk): Izberite funkcijo in atribute dostopa
• SET (kratek pritisk): Prikaz funkcijskih atributov

Postopek programiranja:

1. Pritisnite gumb STOP, da izberete VKLOP.
2. Počakajte, da se na zaslonu prikaže 000.
3. Dolgo pritisnite SET → izberite program z gumboma GOR/DOL.
4.     Kratek pritisk SET → Utripajoče OP na zaslonu → 000 → Vnesite trajanje atributa z uporabo gumbov GOR/DOL.
5. S tipko STOP izberite časovno enoto:

   000 → sekunda

   00,0 → desetinka sekunde (npr. 05,5 = 5,5 sekunde)

   0.0.0 → Minuta (npr. 0.0.1 = 1 minuta)

6. Dolgo pritisnite SET → Ko številka programa, npr. P1.1, preneha utripati, bo postopek zaključen.

    Opis programa:

• P1.1:Ko je sprožilni signal uporabljen, se rele vklopi in čas, nastavljen v odštevanju OP, se odšteva, po katerem se rele izklopi.
•     P1.2:Kot zgoraj, vendar uporaba sprožilnega signala med odštevanjem povzroči, da se odštevanje začne od 0.
• P1.3:Kot zgoraj, vendar uporaba sprožilnega signala med odštevanjem povzroči izklop releja in ponastavitev odštevanja.
• P-2:Po uporabi signala Trigger se začne odštevanje časa CL, nato se vklopi rele in začne se odštevanje OP, po katerem se rele izklopi.
•     P3.1:Ko je sprožilni signal uporabljen, se rele vklopi in začne odštevanje OP, rele se izklopi in začne se odštevanje CL, cikel se ponovi določeno število krat (LOP = neskončna zanka). Uporaba sprožilca med odštevanjem izklopi rele in ponastavi odštevanje.
• P3.2:Po priključitvi napajanja se rele samodejno vklopi in začne se odštevanje OP, rele se izklopi in začne se odštevanje CL, cikel se ponovi določeno število krat (LOP = neskončna zanka).
•     P-4:Ko je sprožilec uporabljen, se rele vklopi in odštevanje OP se začne, ko sprožilec izgine. Uporaba sprožilca med odštevanjem ponastavi števec.

    Funkcija 3.2:Omogoča delovanje modula brez sprožilca. Ko se časovni modul napaja prek 5V microUSB priključka ali 6V-20V konektorja, začne šteti samodejno, brez potrebe po zagonu. Ta funkcija omogoča neskončno ali določeno število ciklov releja.
