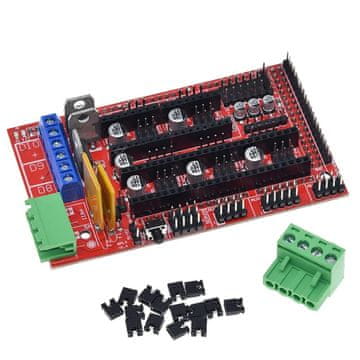

RAMPS 1.4 krmilna plošča je vsestranska in široko uporabljena krmilna plošča, zasnovana za 3D tiskalnike in CNC stroje. Neposredno se priključi na Arduino Mega 2560 in zagotavlja robustne vmesnike za krmiljenje motorjev, grelce, senzorje in uporabniške kontrolnike, kar jo uvršča med ključne komponente za DIY in profesionalne tiskarske aplikacije.

• Združljiva z mikrokontrolerjem Arduino Mega 2560
• Podpora do 5 osi koračnih motorjev v stilu Pololu (npr. A4988, DRV8825)
• Omogoča upravljanje petih osi: X, Y, Z, E0 in E1
• Tri namenski grelni kanali za hotend, ogrevano posteljo in pomožne naprave
• Vključuje ventilatorski izhod s PWM krmiljenjem za natančno temperaturno upravljanje
• Opremljena s tremi vhodnimi priključki za termistorje za natančno zaznavanje temperature
• Šest vhodov za končne stike na oseh X, Y in Z (min in max)
• Podpira LCD zaslone 20×4 znakov in grafične 12864 z enkoderji
• Modularna zasnova omogoča enostavno nadgradnjo in vzdrževanje

• Vhodna napetost: 12V do 24V DC
• Dimenzije približno 110 mm x 90 mm x 20 mm
• MOSFETi z možnostjo PWM za krmiljenje grelcev in ventilatorjev
• Podpora za dvo-osno nastavitev motorja Z za večjo stabilnost
• Na voljo I2C in SPI pini za prihodnje razširitve
• Indikatorji stanja izhodov grelcev
• Vmesnik za servo motor za samodejno niveliranje postelje

• 3D tiskanje: idealno za RepRap in izdelavo lastnih tiskalnikov
• CNC rezkanje: primerno za nadzor večosnih CNC naprav
• Robotika: uporablja se v projektih, ki zahtevajo natančno krmiljenje koračnih motorjev
• Izobraževalni projekti: poučevanje elektronike in naprednih proizvodnih tehnik

Za optimalno delovanje zagotovite uporabo hladilnih ventilatorjev in hladilnih rebrov na voznikih motorjev, da preprečite pregrevanje. Pred nameščanjem ali odstranjevanjem voznikov koračnih motorjev vedno izklopite napajanje.
