Pregled

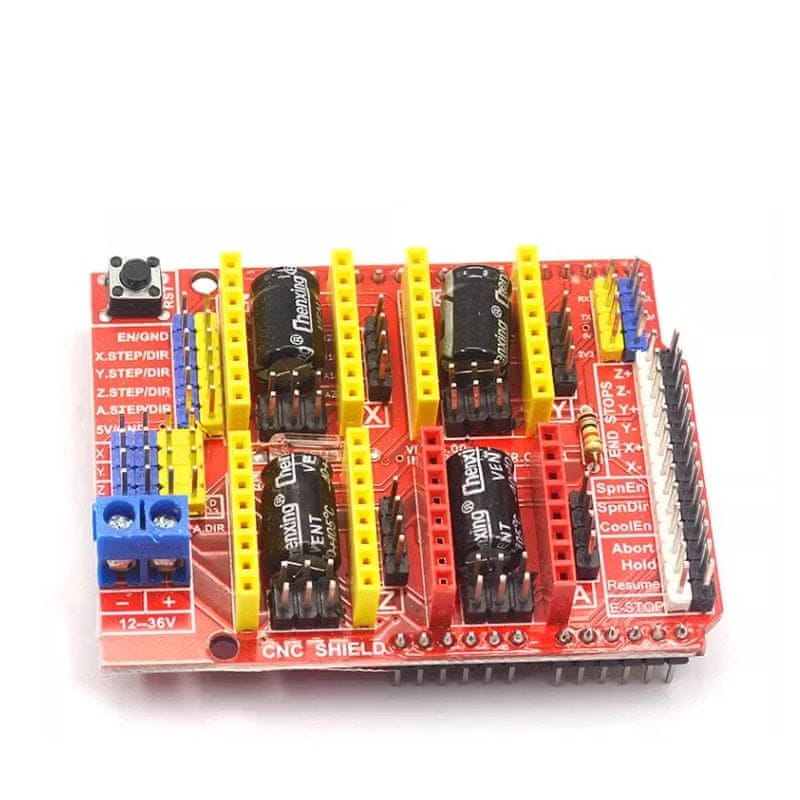

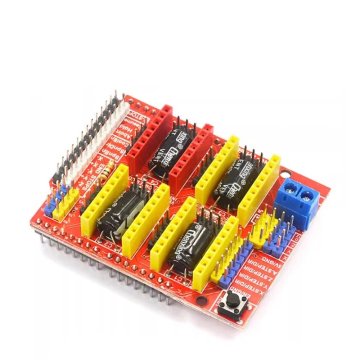

CNC V3 Shield razširitvena plošča je robustna plošča, zasnovana za platformo Arduino UNO, ki omogoča enostaven in učinkovit nadzor koračnih motorjev za širok spekter avtomatizacijskih projektov. S podporo do štirih modulov gonilnikov koračnih motorjev je ta plošča idealna za sestavo CNC strojev, 3D tiskalnikov in laserskih gravirnikov. Njena zasnova „plug-and-play“ jo naredi primerno tako za hobi uporabnike kot profesionalce.

Glavne značilnosti

• Podpora do 4-osnega nadzora za CNC ali 3D tiskalniške projekte
• Združljivost z gonilniki koračnih motorjev A4988 in DRV8825
• Direktna namestitev na Arduino UNO brez dodatnega ožičenja
• Več nastavitev jumperjev za ločljivost korakov (celi korak, 1/2, 1/4, 1/8, 1/16 koraka)
• Povezave za končna stikala na oseh X, Y, Z in 4. (A) osi
• Izvodi za nadzor vretena in hlajenja

Tehnične specifikacije

• Oblika: Shield za Arduino UNO
• Podprti gonilniki koračnih motorjev: A4988, DRV8825 in združljivi moduli (niso vključeni)
• Napajalna napetost: 12V–36V DC za motorje
• Podpora mikrokorakom preko dostopnih jumperjev
• Ločeno omogočanje/onemogočanje za vse osi

Primeri uporabe

• CNC rezkalni in gravirni stroji
• 3D tiskalniki, ki uporabljajo GRBL programsko opremo
• Laserski rezalni in gravirni sistemi
• Avtomatizirani risalni ali risalni stroji
• Robotske rešitve za nadzor gibanja

Ta CNC V3 Shield je modularna, vsestranska rešitev za vse ustvarjalce ali inženirje, ki želijo izdelati natančne projekte nadzora gibanja z Arduino UNO.
