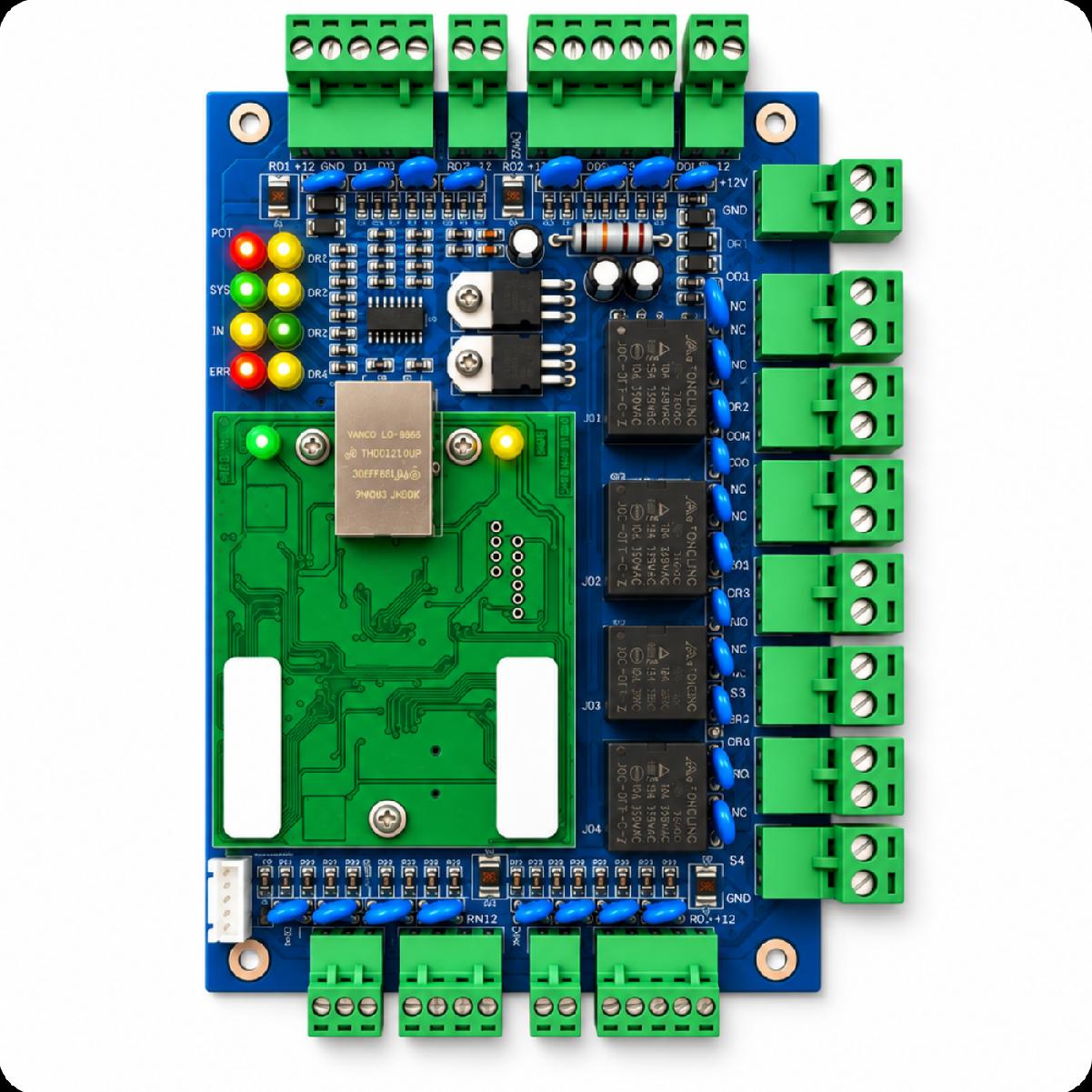

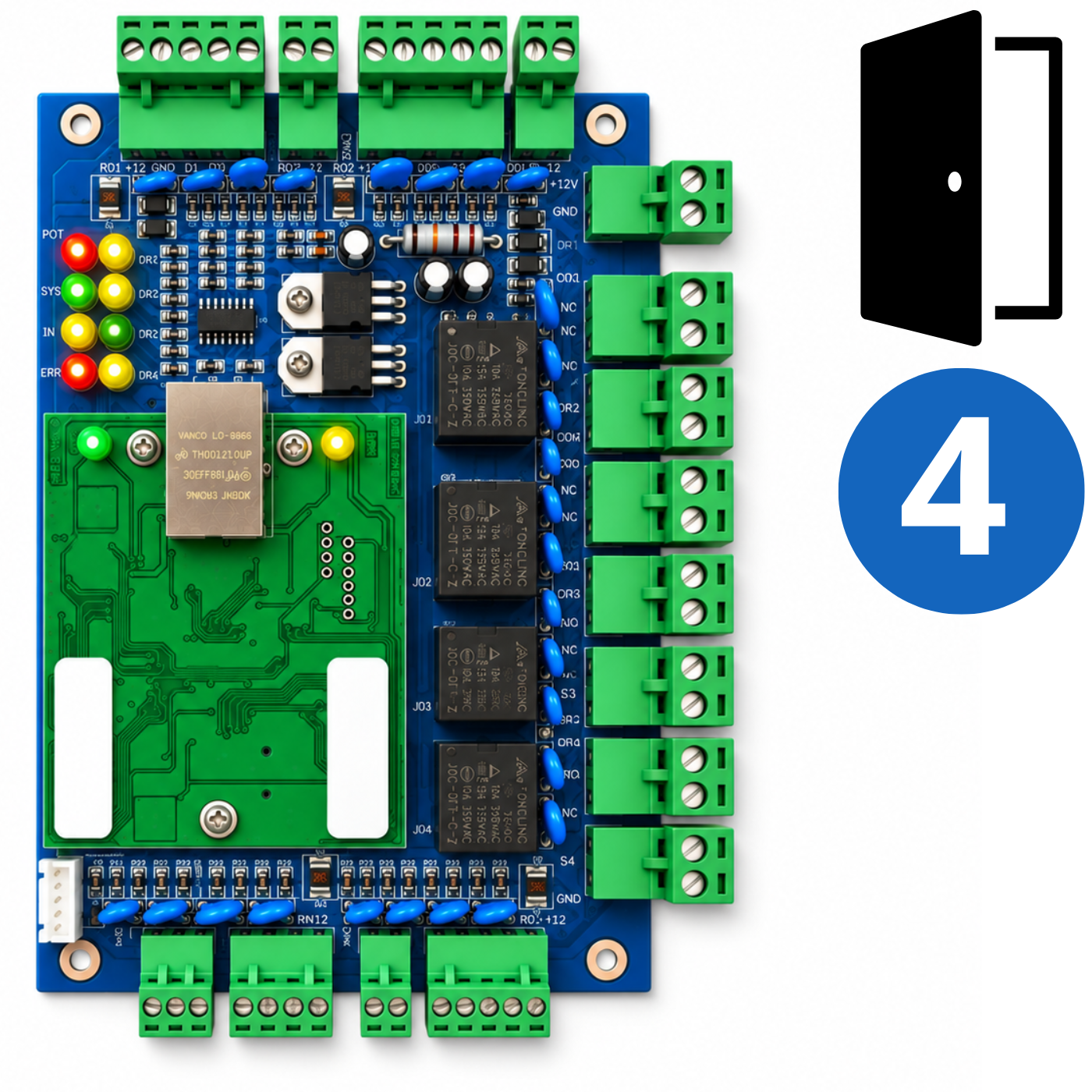

EE Krmilnik dostopa za štiri vrata ACB-004 TCP/IP Wiegand

Pristopni krmilnik ACB-004 TCP/IP Wiegand podjetja Spreest je popolna osnova za izdelavo sistema za nadzor dostopa za štiri neodvisne prehode – npr. vrata v pisarni, skladišču, proizvodnem obratu, podjetju ali poslovnih prostorih.

Krmilnik podpira do 20.000 uporabniških kartic in 100.000 dogodkov , zaradi česar je primeren tako za manjša podjetja kot za objekte, ki potrebujejo nadzor dostopa do več con.

Na napravo je mogoče priključiti 4 čitalnike Wiegand – enega na vhodni strani za vsaka vrata . Z notranje strani je mogoče vsak prehod upravljati z izhodnim gumbom . Krmilnik deluje z našo programsko opremo

za centralno upravljanje sistema, , ki med drugim omogoča ustvarjanje urnikov, ogled dogodkov, upravljanje dostopa do posameznih vrat, ustvarjanje poročil o delovnem času in konfiguriranje obvestil . Ta rešitev je še posebej uporabna za podjetja, ki želijo upravljati

dostop do do štirih neodvisnih vrat ali con z enega samega krmilnika. Ključne lastnosti

1. Podpora za 4 RFID bralnike

 – Naprava omogoča priključitev štirih vstopnih bralnikov in štirih izhodnih gumbov. 2. Wiegand 26

 – Deluje z združljivimi bralniki dostopa. 3. Upravljanje oddaljenega dostopa

 – Priročno upravljanje in konfiguracija krmilnika prek etherneta. 4. Krmiljenje električne ključavnice

 – Releji NO/NC/COM za upravljanje ključavnic, električnih odpiral ali mostičkov. 5. Senzorji stanja vrat

 – Omogočajo spremljanje, ali so vrata odprta ali zaprta. 6. LED-lučke stanja

 – Jasen prikaz delovanja, napajanja, omrežja in stanja vrat. 7. Izbirna integracija alarma

 – Možnost razširitve, med drugim s sodelovanjem s protipožarnim sistemom. Celovit nadzor dostopa

Krmilnik ACB-004 vam omogoča, da ustvarite funkcionalen sistem nadzora dostopa za do

štiri vrata . Nanj se lahko med drugim povežete: Vhodni čitalniki

• Električne ključavnice ali električne ključavnice
• Elektromagnetne ključavnice
• Izhodni gumbi
• Senzorji stanja vrat (reed stikala)
• Dodatni alarmni in požarni modul
• Zahvaljujoč temu

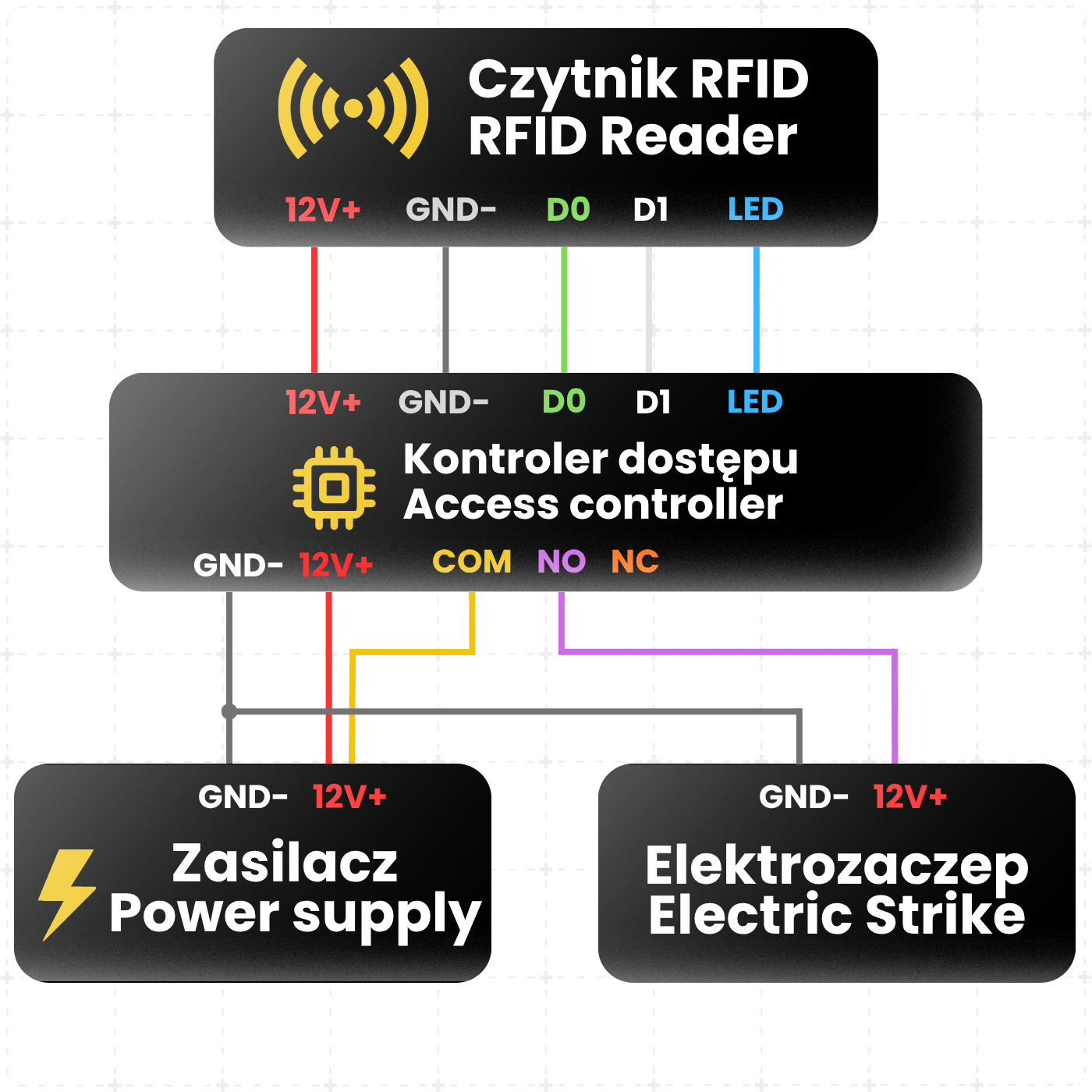

en krmilnik združuje najpomembnejše elemente sistema in vam omogoča priročno upravljanje dostopa do izbranih vrat prek omrežja TCP/IP. Primer diagrama povezave sistema za nadzor dostopa

Rdeča – 12V+

•  – Priključite na plus 12V DC napajanja. Črna – GND
•  – Priključite na minus napajanja; to je skupna ozemljitev za krmilnik, čitalnik in električno ključavnico. Zelena – D0
•  – Wiegand D0 podatkovna linija med RFID čitalnikom in krmilnikom. Bela – D1
•  – Podatkovna linija Wiegand D1 med RFID bralnikom in krmilnikom. Modra – LED
•  – Krmilna žica LED bralnika, po potrebi se priključi na izhod LED krmilnika. Rele krmilnika COM
•  – Priključite na +12 V napajanja. Rele krmilnika NO
•  – Priključite na pozitivni pol električne ključavnice. Negativni pol električne ključavnice
•  – Priključite na ozemljitev napajanja. Dvovratni dostopni krmilnik ACB-002 TCP podpira štiri vrata. Diagram povezave bo podoben za vsak čitalnik, električno ključavnico itd.

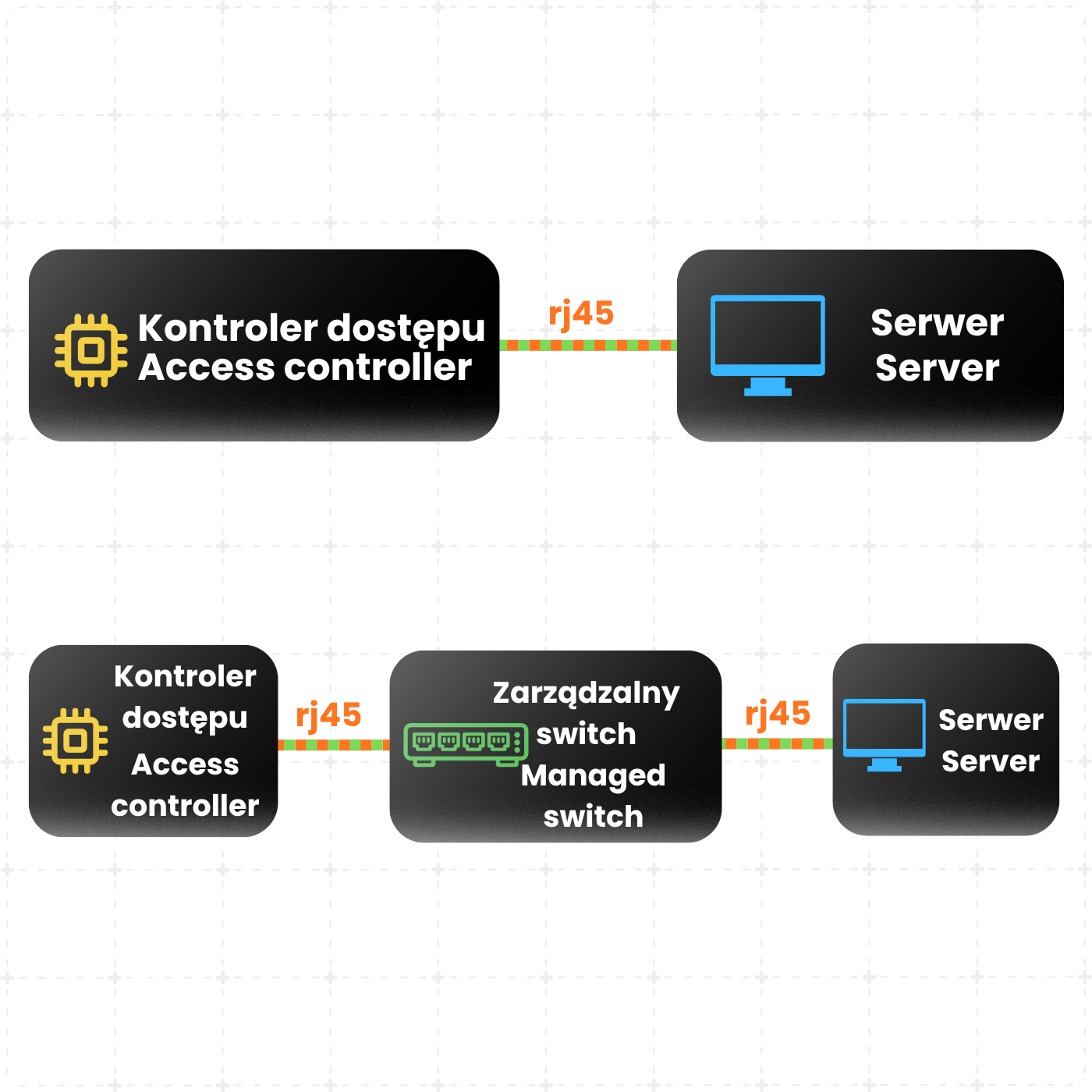

Primeri diagramov omrežne povezave

1.⁠ ⁠Krmilnik – Strežnik

 – V tej konfiguraciji imamo dostop do krmilnika samo s strežnika. Na strežniku šifriramo omrežni promet, zato je ves omrežni promet v zvezi s podatki na krmilniku varen. V tej konfiguraciji se druge omrežne naprave, npr. računalnik na recepciji, povežejo s strežnikom prek namenske aplikacije. 2.⁠ ⁠Krmilnik – Upravljano stikalo s funkcijo VLAN – Strežnik

 – Konfiguracija, v kateri so na eno stikalo povezane tudi druge omrežne naprave. Zahvaljujoč konfiguraciji VLAN druge naprave, čeprav so povezane, ne vidijo omrežnega prometa iz krmilnika; vidi ga samo strežnik. Kot v prejšnji konfiguraciji se s krmilnikom povežemo prek nadzorne plošče, ki se izvaja na strežniku. Zgornji načini povezave krmilnika zagotavljajo varnost omrežnega prometa krmilnika.

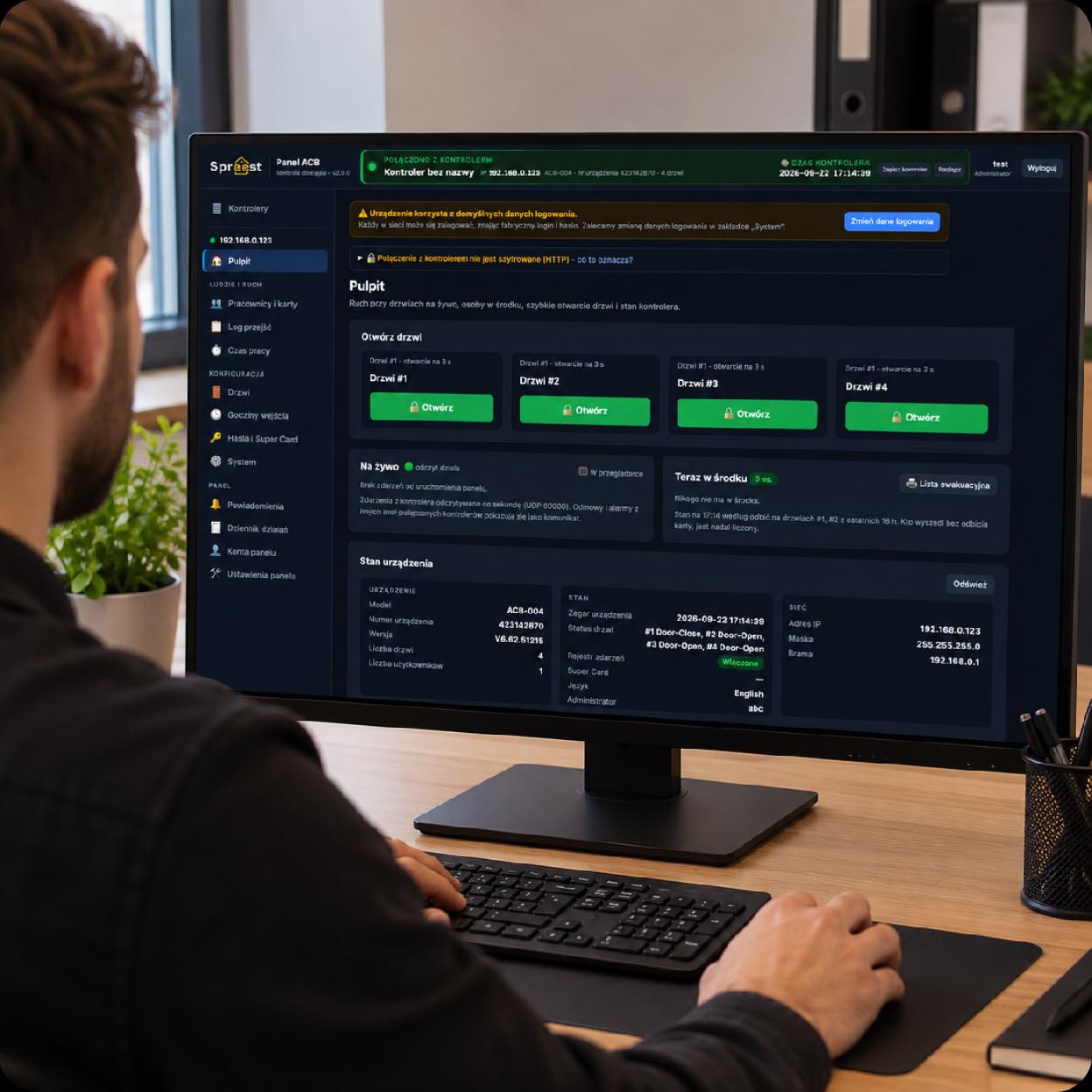

Naše programske funkcije

1. Vsi krmilniki v enem oknu

 – Poiščite krmilnike v omrežju, se povežite z enim klikom in upravljajte več vrat in lokacij z enega mesta. 2. Zaposleni, ne številk kartic

 – Združite ljudi v oddelke in naložite na stotine kartic hkrati tako, da prilepite seznam iz Excela. Izgubljene kartice blokirajte z enim klikom in nastavite datume poteka veljavnosti za goste, pripravnike in podizvajalce. 3. Vstopni čas za vsak oddelek

 – Proizvodnja se začne ob 6.00, pisarna ob 8.00, storitev je na voljo kadar koli. Praznike in izjeme za določene dni dodajte z enim samim gumbom, nadzorna plošča pa poskrbi za ostalo. 4. Merjenje časa brez dodatnega sistema

 – Ostanki, nadure, zamude in izgubljeni dnevi se štejejo samodejno. Mesečni delovni listi za vsakega zaposlenega so pripravljeni za tiskanje ali PDF, izvozijo pa jih lahko tudi v Excel (CSV). 5. Popolna zgodovina dostopov

 – Vsak vstop in izstop se shranjuje leta, s filtri po zaposlenem, oddelku in datumu. Vedno veste, kdo, kdaj in skozi katera vrata. 6. Vedite, kaj se dogaja zdaj

 – Dogodki v živo, seznam ljudi, prisotnih v stavbi, in seznam za evakuacijo, ki ga je mogoče natisniti v nekaj sekundah. 7. Opozorila, kjer koli že ste

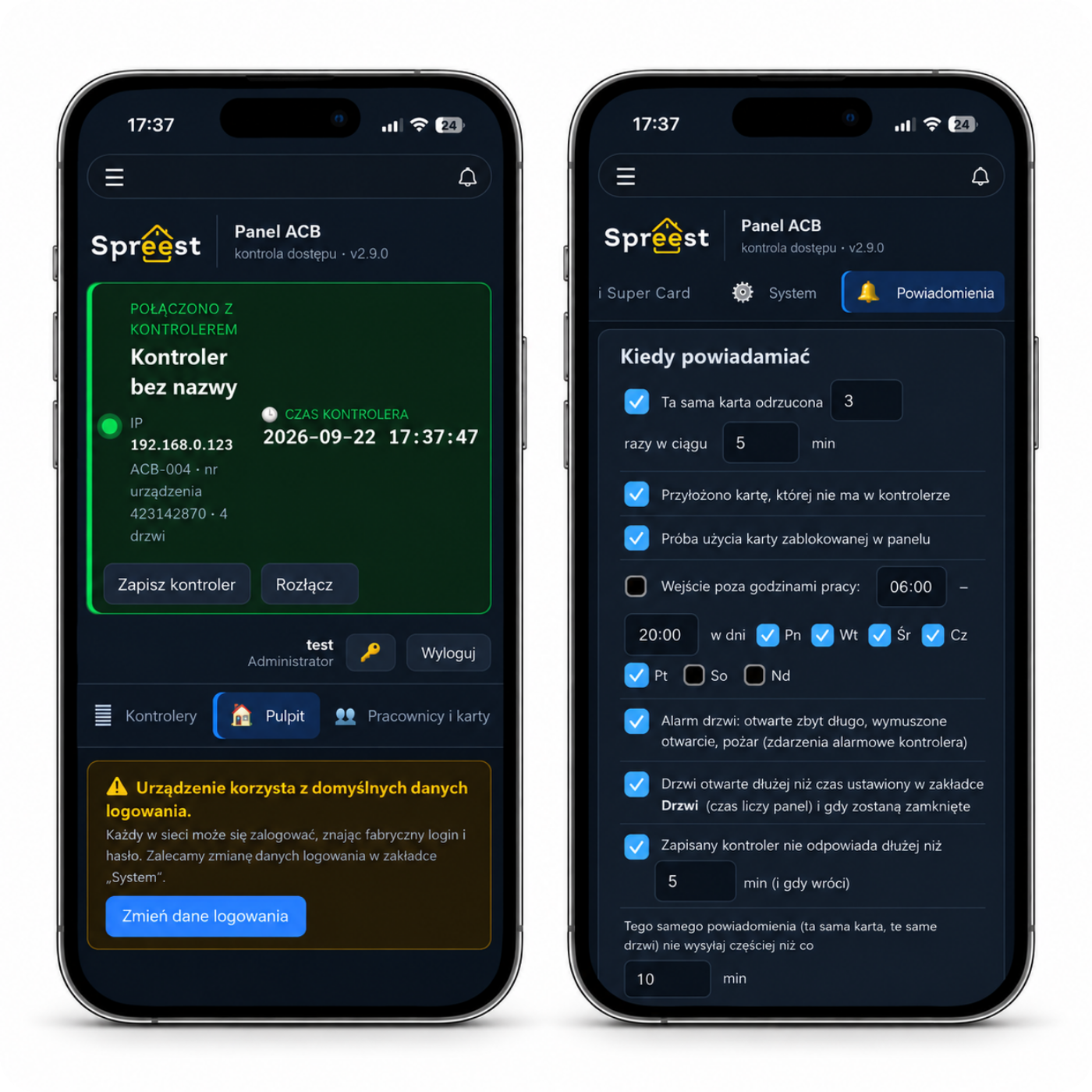

 – Obvestila prek e-pošte, Telegrama, Slacka ali Teamsa, npr. o predolgo odprtih vratih, neznani kartici, vstopu izven delovnega časa ali krmilniku brez povezave. 8. Varno in pod nadzorom

 – Ločeni računi z vlogami: pregledovalec, operater, skrbnik. Dnevnik dejavnosti prikazuje, kdo je kaj spremenil, nadzorna plošča pa je dostopna prek šifriranega HTTPS (po samodejni konfiguraciji). 9. Brez vzdrževanja

 – Dnevne varnostne kopije, samodejna sinhronizacija ure in samodejna ponovna povezava po ponovnem zagonu. 10. Deluje v sistemih Windows, macOS in Linux

 – Lahko ga imate nenehno delujočega na strežniku ali pa ga zaženete enkrat mesečno samo za poročilo o delovanju. Program je

odprtokodni – prilagodite ga lahko svojim potrebam. Konfiguracijo

oddaljenega dostopa opravite sami in lahko zahteva konfiguracijo naprave, v izbranih primerih pa tudi omrežja. Tehnične specifikacije

Število podprtih vrat:

• 4 Število podprtih čitalnikov:
• 4 Število podprtih nosilcev RFID:
• 20.000 Število podprtih dogodkov:
• 100.000 Vmesnik čitalnika:
• Wiegand 26 (WG26) Podprte tehnologije kartic:
• Odvisno od priključenega čitalnika, npr. EM 125 kHz / MIFARE 13,56 MHz Omrežna komunikacija:
• TCP/IP Omrežni vmesnik:
• Ethernet RJ45 Hitrost Etherneta:
• 10/100 Mb/s Napajanje krmilnika:
• 12V DC Upravljanje ključavnice:
• Releji DR Podprte ključavnice:
• Električne ključavnice, električne ključavnice in solenoidne ključavnice Izhodni gumbi:
• Da Senzorji stanja vrat:
• Da Indikator stanja:
• LED diode Upravljanje alarmov in integracija požara:
• Da, z dodatnim razširitvenim modulom Upravljanje:
• Prek TCP/IP Barva:
• Modro-zelena Dimenzije:
• 118 × 15 × 112 mm Teža:
• 191 g *Ko je omejitev 100.000 dogodkov Ko je doseženo, se zgodovina ponastavi in beleženje

se začne od začetka . Komplet vsebuje

1× ACB-004 TCP IP Wiegand krmilnik dostopa za ena vrata

• 1× Uporabniški priročnik
• POZOR!

Za razliko od krmilnikov za ena in dva vrata v naši ponudbi vam različica za štiri vrata omogoča priključitev čitalnika samo na eno stran vsakih vrat. gumb za izhod se lahko uporabi na drugi strani.
