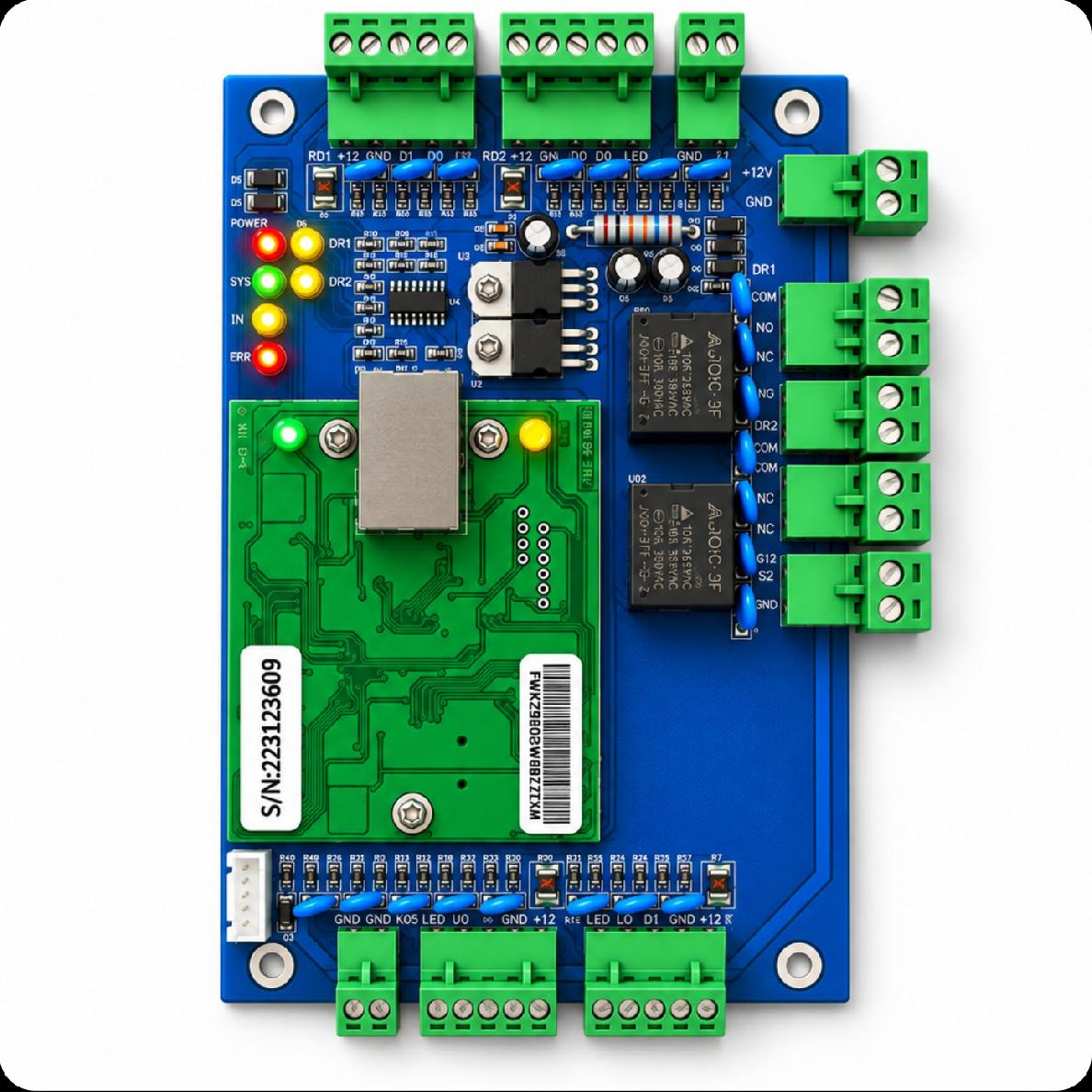

EE Dvovratni dostopni krmilnik ACB-002 TCP IP Wiegand

Pristopni krmilnik ACB-002 TCP/IP Wiegand podjetja Spreest je popolna osnova za izdelavo sistema za nadzor dostopa za dva prehoda – npr. vhodna vrata v pisarno, skladišče, proizvodni obrat, podjetje ali poslovne prostore.

Krmilnik podpira do 20.000 uporabniških kartic in 100.000 dogodkov , zaradi česar je primeren tako za majhna podjetja kot za objekte z večjim številom zaposlenih.

Omogoča ne le odpiranje vrat z RFID karticami, temveč tudi nadzor dostopa do objekta in beleženje vstopov in izstopov uporabnikov.

Krmilnik deluje z našo programsko opremo za centralno upravljanje , ki med drugim omogoča ustvarjanje urnikov, ogled prisotnosti, ustvarjanje poročil o delovnem času in konfiguriranje obvestil.

Ta rešitev je še posebej uporabna za podjetja, ki želijo združiti nadzor dostopa, snemanje vstopov in izstopov ter osnovno snemanje delovnega časa.

Ključne lastnosti

1. Podpira 4 RFID bralnike – Naprava omogoča priključitev ločenih bralnikov za vhode in izhode.

2. Wiegand 26 – Deluje z združljivimi bralniki dostopa.

3. Upravljanje oddaljenega dostopa – Priročno upravljanje in konfiguracija krmilnika prek etherneta.

4. Krmiljenje električne ključavnice – Releji NO/NC/COM za upravljanje ključavnic, električnih odpiral ali mostičkov.

5. Senzorji stanja vrat – Omogočajo spremljanje, ali so vrata odprta ali zaprta.

6. Statusne LED diode – Jasen prikaz delovanja, napajanja, omrežja in stanja vrat.

7. Izbirna integracija alarma – Možnost razširitve, med drugim s sodelovanjem s protipožarnim sistemom.

Celovit nadzor dostopa

Krmilnik ACB-002 vam omogoča, da ustvarite funkcionalen sistem nadzora dostopa za dvoja vrata . Nanj se lahko med drugim povežete:

• Wiegand vhodne in izhodne bralnike
• Električne ključavnice ali električne ključavnice
• Elektromagnetne ključavnice
• Izhodne gumbe
• Senzorji stanja vrat (reed stikala)
• Dodatni alarmni in požarni modul

Zahvaljujoč temu en krmilnik združuje najpomembnejše elemente sistema in vam omogoča priročno upravljanje dostopa do izbranih vrat prek omrežja TCP/IP.

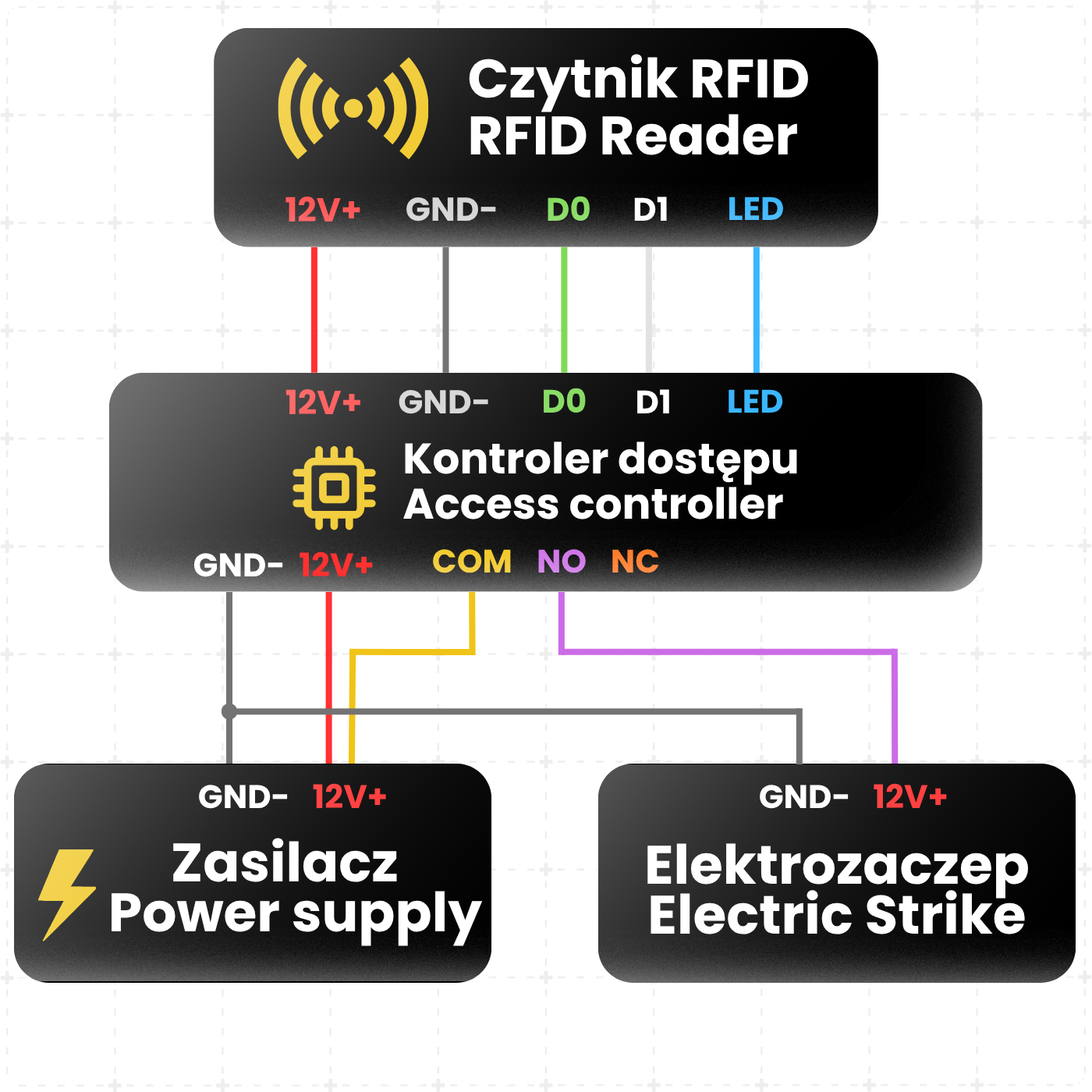

Primer diagrama povezave sistema za nadzor dostopa

• Rdeča – 12V+ – Priključite na plus 12V DC napajanja.
• Črna – GND – Priključite na minus napajanja; to je skupna ozemljitev za krmilnik, čitalnik in električno ključavnico.
• Zelena – D0 – Wiegand D0 podatkovna linija med RFID čitalnikom in krmilnikom.
• Bela – D1 – Podatkovna linija Wiegand D1 med RFID bralnikom in krmilnikom.
• Modra – LED – Krmilna žica LED bralnika, po potrebi se priključi na izhod LED krmilnika.
• Rele krmilnika COM – Priključite na +12 V napajanja.
• Rele krmilnika NO – Priključite na pozitivni pol električne ključavnice.
• Negativni pol električne ključavnice – Priključite na ozemljitev napajanja.

Dvovratni dostopni krmilnik ACB-002 TCP podpira dvoja vrata. Diagram povezave bo podoben za vsak čitalnik, električno ključavnico itd.

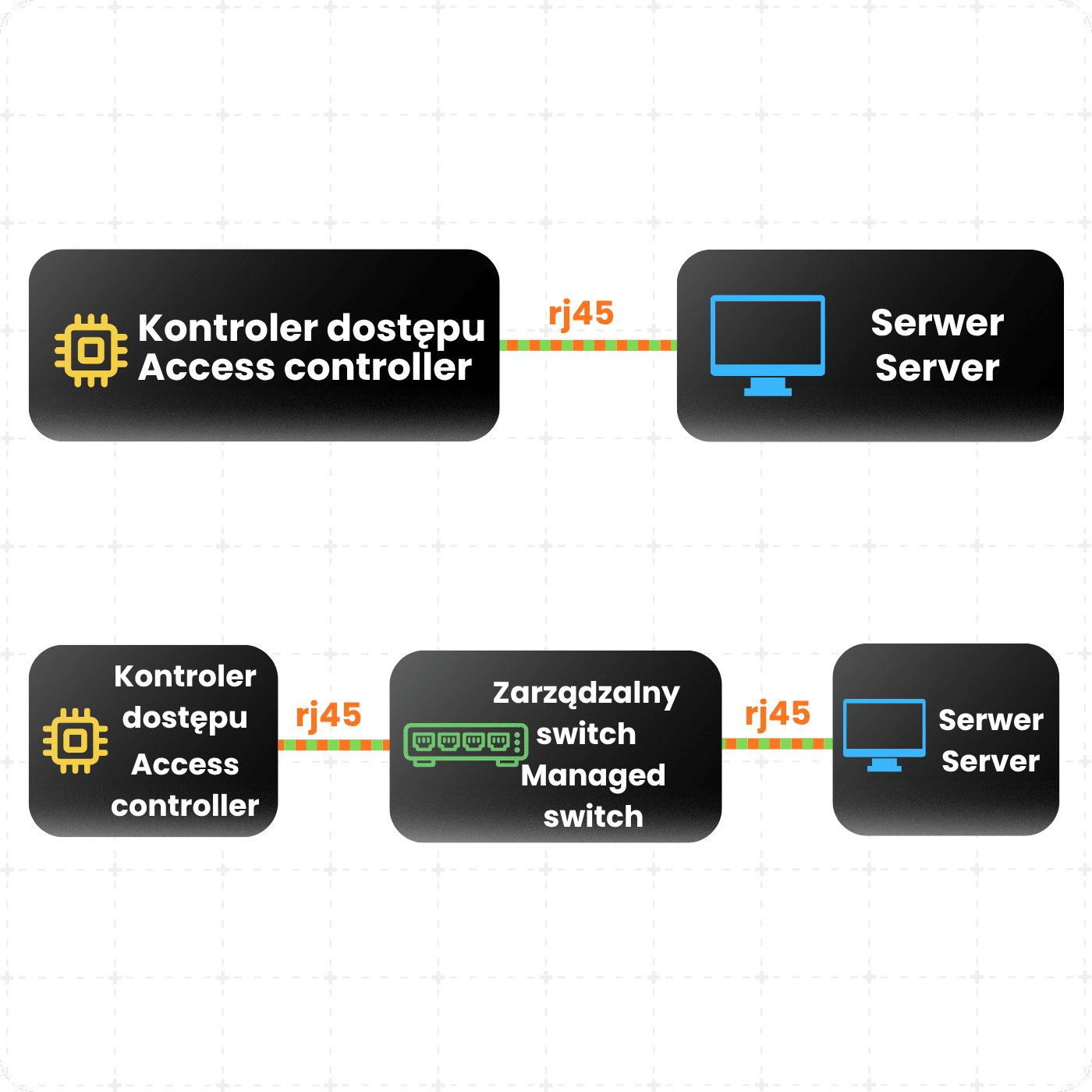

Primeri diagramov omrežne povezave

1.⁠ ⁠Krmilnik – Strežnik – V tej konfiguraciji imamo do krmilnika dostop samo s strežnika. Na strežniku šifriramo omrežni promet, zato je ves omrežni promet v zvezi s podatki na krmilniku varen. V tej konfiguraciji se druge omrežne naprave, npr. računalnik na recepciji, povežejo s strežnikom prek namenske aplikacije.

2.⁠ ⁠Krmilnik – Upravljano stikalo s funkcijo VLAN – Strežnik – Konfiguracija, v kateri so na eno stikalo povezane tudi druge omrežne naprave. Zahvaljujoč konfiguraciji VLAN druge naprave, čeprav so povezane, ne vidijo omrežnega prometa iz krmilnika; vidi ga samo strežnik. Kot v prejšnji konfiguraciji se s krmilnikom povežemo prek nadzorne plošče, ki se izvaja na strežniku.

Zgornji načini povezave krmilnika zagotavljajo varnost omrežnega prometa krmilnika.

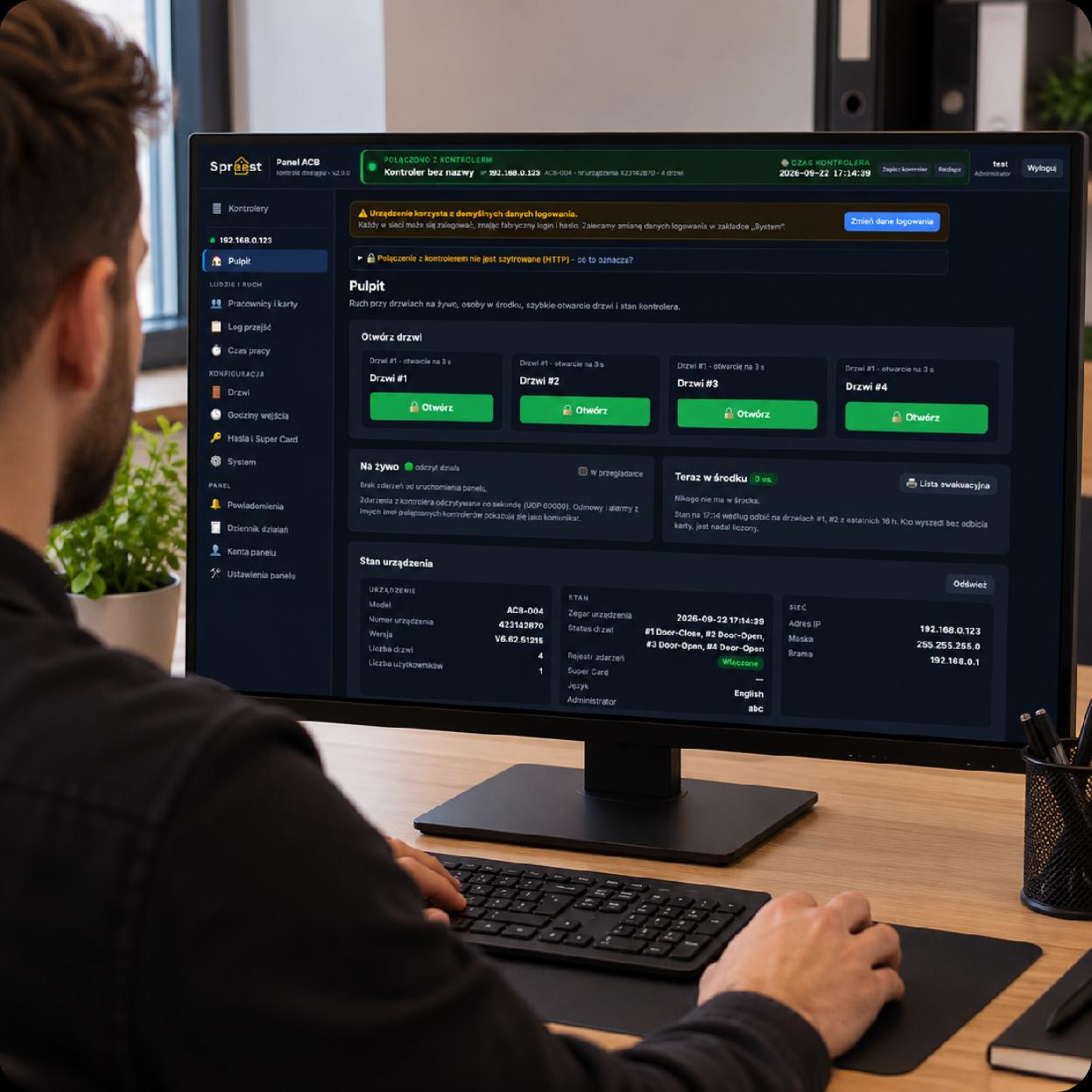

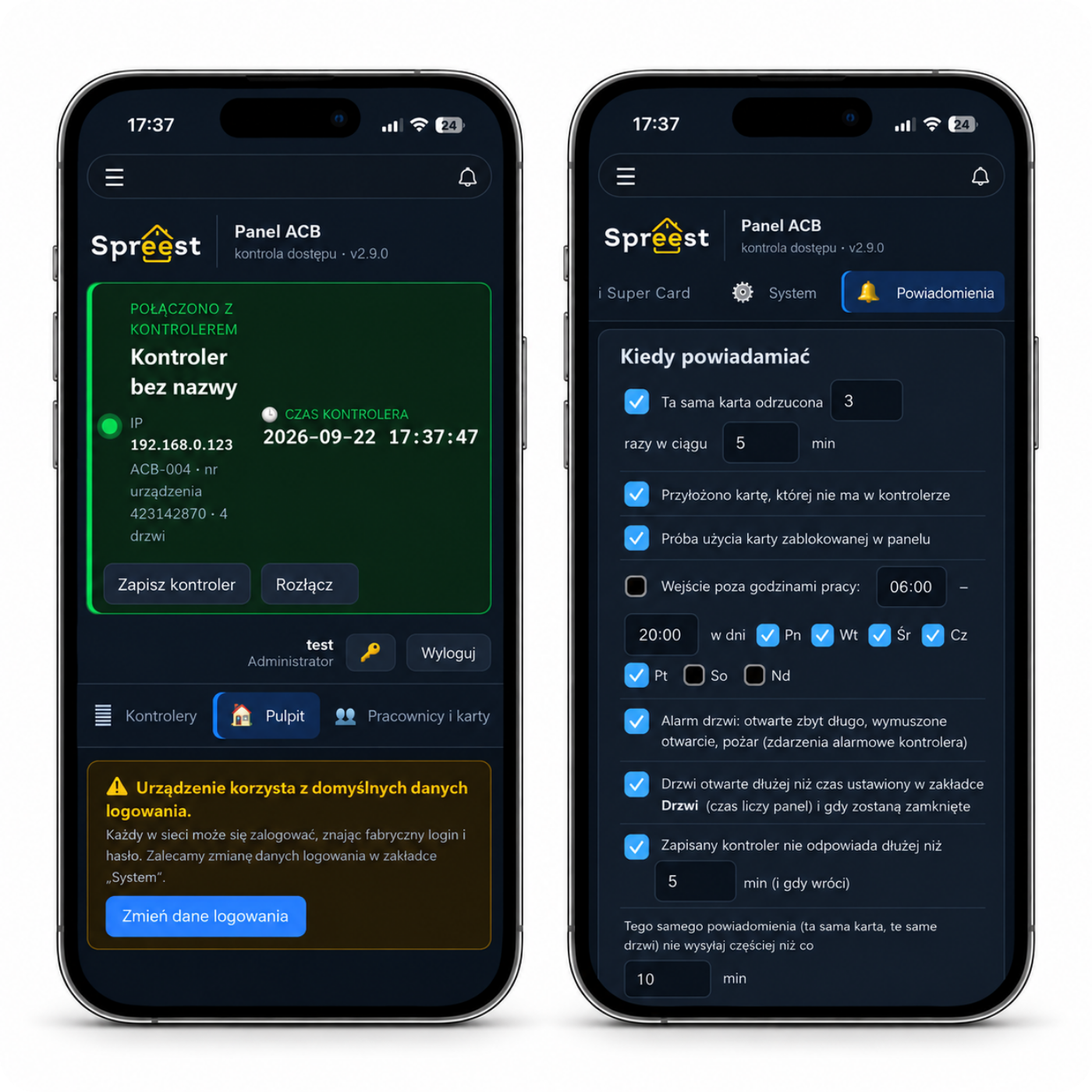

Naše programske funkcije

1. Vsi krmilniki v enem oknu – Poiščite krmilnike v omrežju, se povežite z enim klikom in upravljajte več vrat in lokacij z enega mesta.

2. Zaposleni, ne številk kartic – Združite ljudi v oddelke in naložite na stotine kartic hkrati tako, da prilepite seznam iz Excela. Izgubljene kartice blokirajte z enim klikom in nastavite datume poteka veljavnosti za goste, pripravnike in podizvajalce.

3. Vstopni čas za vsak oddelek – Proizvodnja se začne ob 6.00, pisarna ob 8.00, storitev je na voljo kadar koli. Praznike in izjeme za določene dni dodajte z enim samim gumbom, nadzorna plošča pa poskrbi za ostalo.

4. Merjenje časa brez dodatnega sistema – Ostanki, nadure, zamude in izgubljeni dnevi se štejejo samodejno. Mesečni delovni listi za vsakega zaposlenega so pripravljeni za tiskanje ali PDF, izvozijo pa jih lahko tudi v Excel (CSV).

5. Popolna zgodovina dostopov – Vsak vstop in izstop se shranjuje leta, s filtri po zaposlenem, oddelku in datumu. Vedno veste, kdo, kdaj in skozi katera vrata.

6. Vedite, kaj se dogaja zdaj – Dogodki v živo, seznam ljudi, prisotnih v stavbi, in seznam za evakuacijo, ki ga je mogoče natisniti v nekaj sekundah.

7. Opozorila, kjer koli že ste – Obvestila prek e-pošte, Telegrama, Slacka ali Teamsa, npr. o predolgo odprtih vratih, neznani kartici, vstopu izven delovnega časa ali krmilniku brez povezave.

8. Varno in pod nadzorom – Ločeni računi z vlogami: pregledovalec, operater, skrbnik. Dnevnik dejavnosti prikazuje, kdo je kaj spremenil, nadzorna plošča pa je dostopna prek šifriranega HTTPS (po samodejni konfiguraciji).

9. Brez vzdrževanja – Dnevne varnostne kopije, samodejna sinhronizacija ure in samodejna ponovna povezava po ponovnem zagonu.

10. Deluje v sistemih Windows, macOS in Linux – Lahko ga imate nenehno delujočega na strežniku ali pa ga zaženete enkrat mesečno samo za poročilo o delovanju.

Program je odprtokodni – prilagodite ga lahko svojim potrebam.

Konfiguracijo oddaljenega dostopa opravite sami in lahko zahteva konfiguracijo naprave, v izbranih primerih pa tudi omrežja.

Tehnične specifikacije

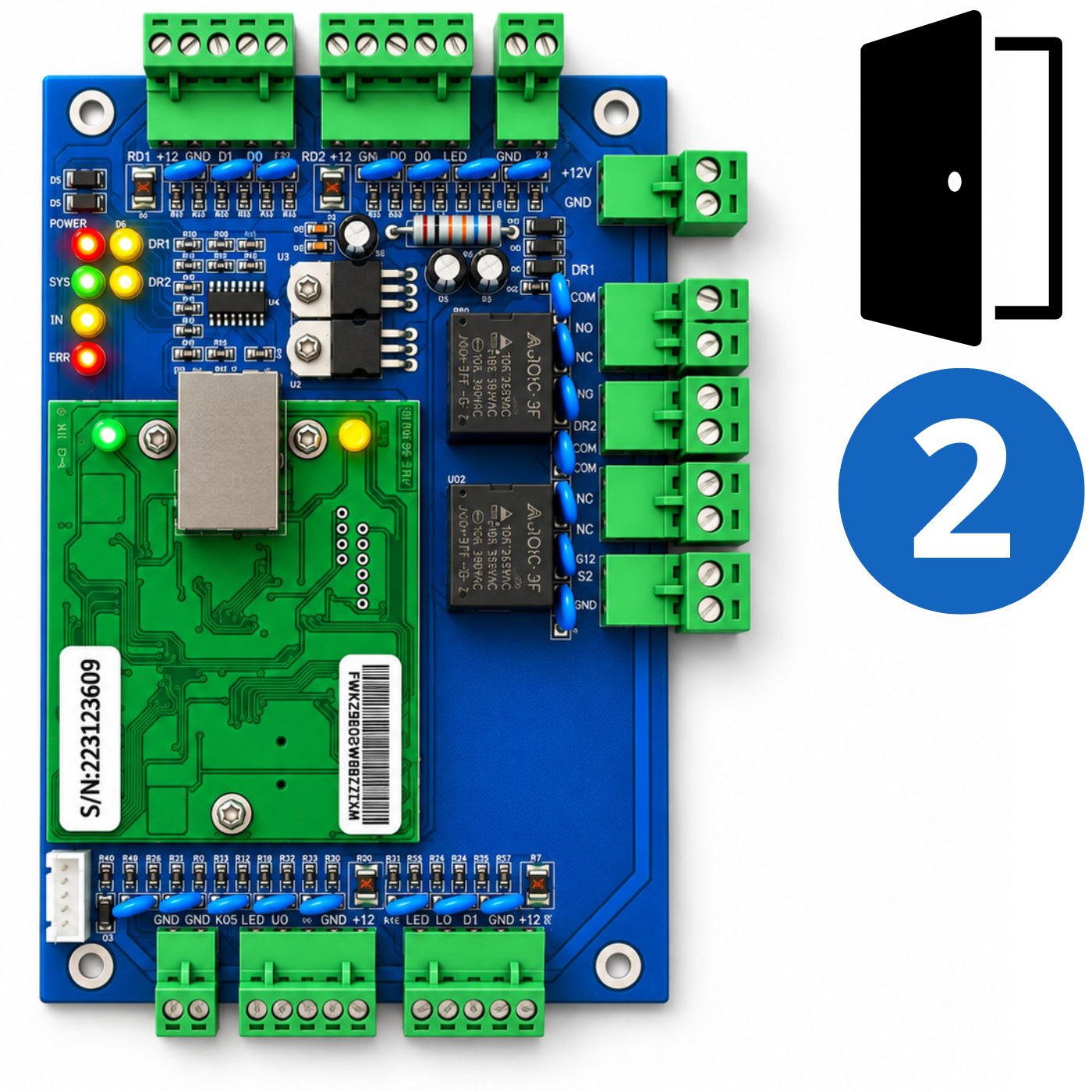

• Število podprtih vrat: 2
• Število podprtih čitalnikov: 4
• Število podprtih nosilcev RFID: 20.000
• Število podprtih dogodkov: 100.000*
• Vmesnik čitalnika: Wiegand 26 (WG26)
• Podprte tehnologije kartic: Odvisno od priključenega čitalnika, npr. EM 125 kHz / MIFARE 13,56 MHz
• Omrežna komunikacija: TCP/IP
• Omrežni vmesnik: Ethernet RJ45, hitrost 10/100 Mb/s
• Napajanje krmilnika: 12 V DC
• Upravljanje ključavnic: Releji DR
• Podprte ključavnice: Električne ključavnice, električne ključavnice in elektromagnetne ključavnice
• Izhodni gumbi: Da
• Senzorji stanja vrat: Da
• Prikaz stanja: LED diode
• Integracija alarma in požara: Da, z opcijskim razširitvenim modulom
• Barva: Modro-zelena

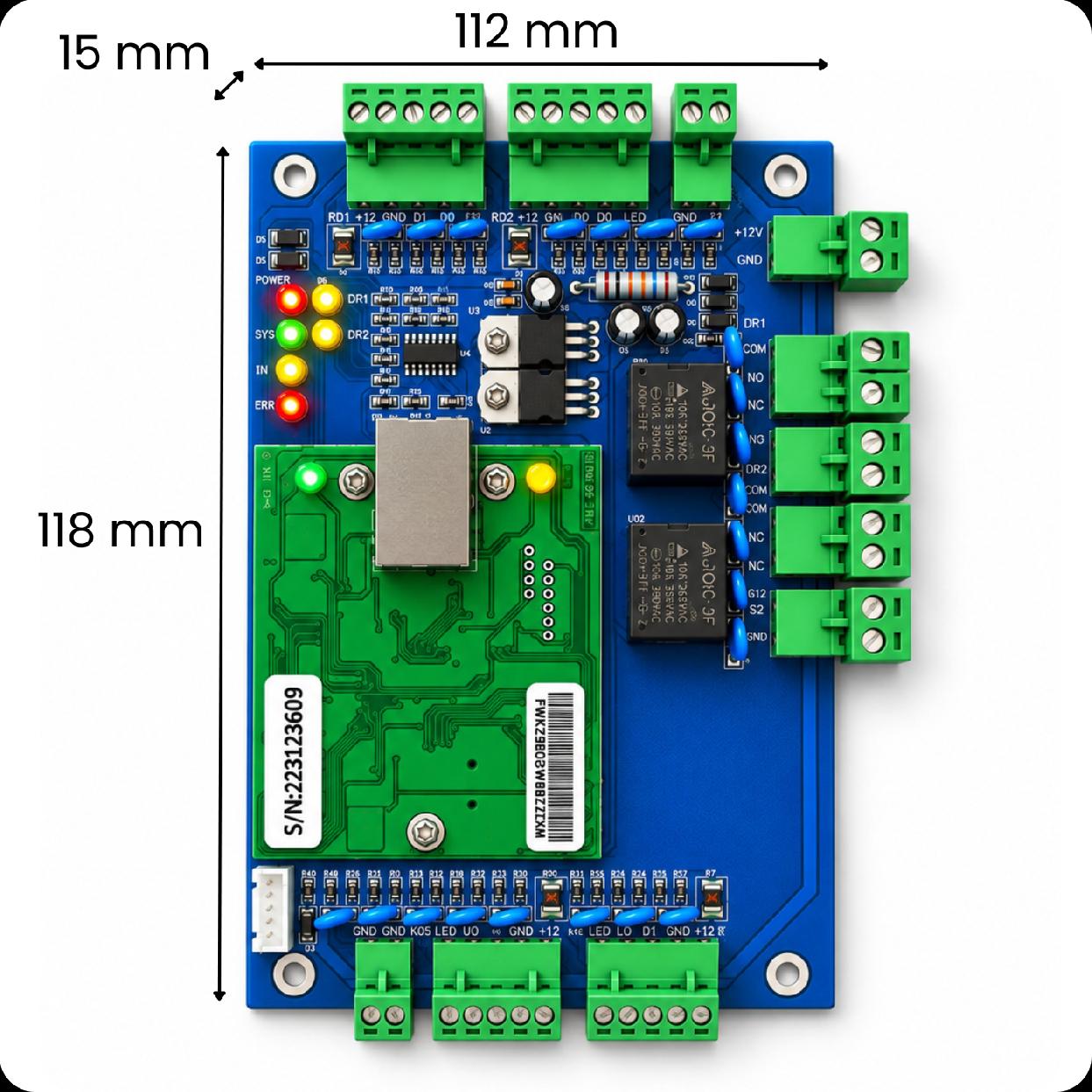

• Dimenzije: 118 × 15 × 112 mm
• Teža: 191 g

*Ko je dosežena omejitev 100.000 dogodkov, se zgodovina ponastavi in snemanje se začne znova .

Komplet vsebuje

• 1× Dostopni krmilnik ACB-002 TCP IP Wiegand
• 1× Uporabniški priročnik
