Kovinska raztezna sidra

6×35 mm, 100 kosov

Ta sidra so izdelana iz pocinkanega jekla in so zasnovana za pritrjevanje tankih jeklenih elementov na betonske podlage ali polno keramično opeko. So razreda A1 (negorljiva), zaradi česar so odlična alternativa tradicionalnim montažnim moznikom, zlasti pri nameščanju spuščenih stropov, kjer je potrebna negorljivost.

Zasnovana za pritrjevanje tankih jeklenih elementov, pločevinastih obrob in elementov spuščenih stropov. Vgradijo se lahko v razpokan beton pri obešanju konstrukcij z armiranobetonskih stropov. Pritrditev se izvede z zabijanjem zatiča v telo, klin se premakne in ustvari se trajno sidrišče.

Najpomembnejši parametri

• Model : KRW-06035
• Velikost: 6,0 × 35 mm
• Maks. Uporabna dolžina: 5 mm
• Embalaža: 100 kosov
• Material: pocinkano jeklo

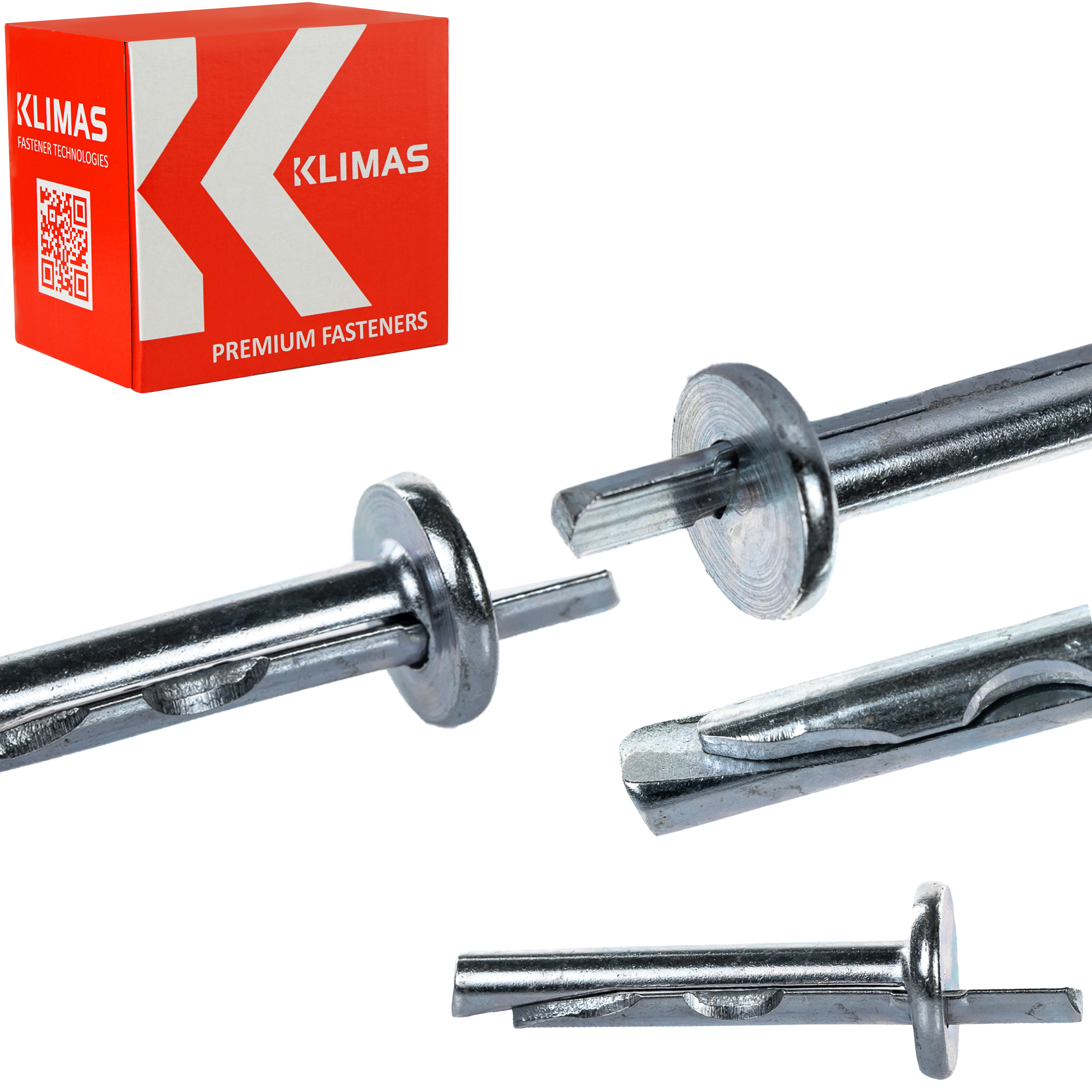

Originalni izdelek priznanega podjetja KLIMAS Wkręt-Met ®

Podlage

1. Nerazpokan beton

2. Razpokan beton

3. Polna keramična opeka

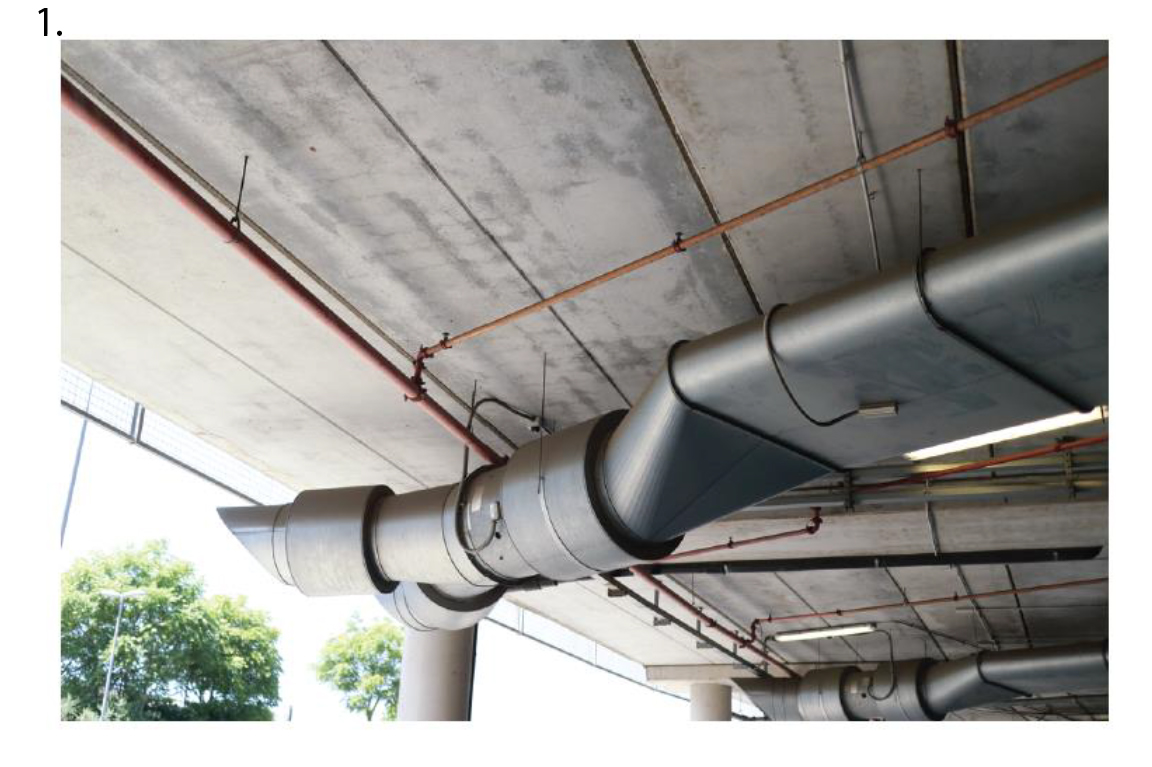

To je le primer uporabe.

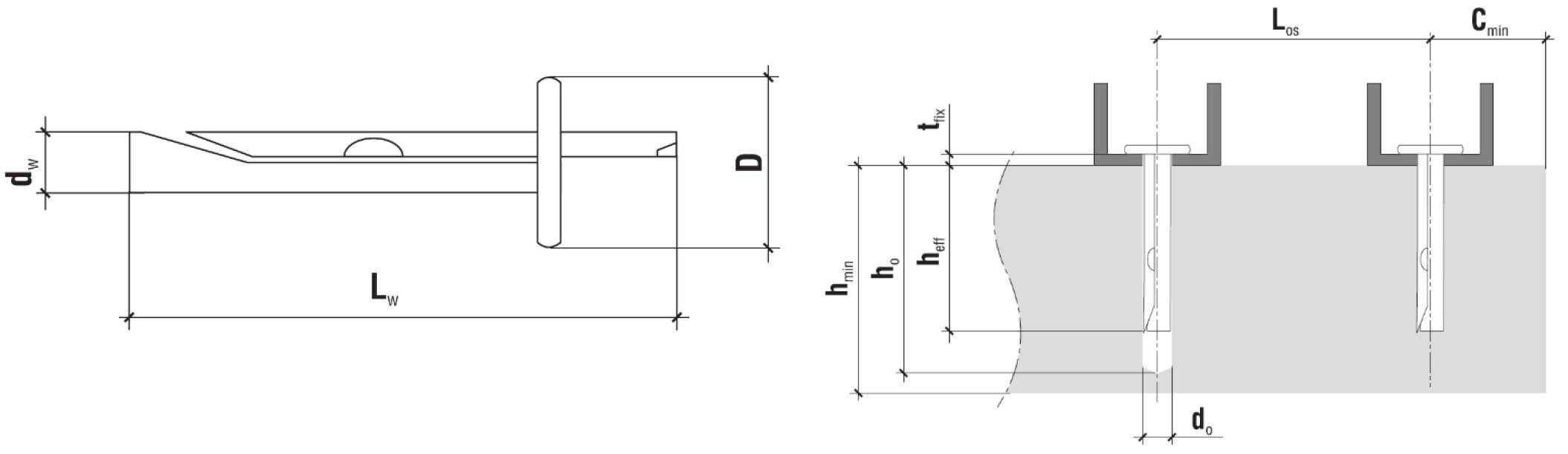

Specifikacije izdelka

• [dk] premer sidra: Ø 6,0 mm
• [do] premer luknje/svrtine: Ø 6,0 mm
• [D] premer ovratnika: 15 mm
• [t fiksacija] maks. Učinkovita dolžina: 5 mm
• [D š] Dolžina sidra: 35 mm
• [h eff] Učinkovita globina sidranja: 30 mm
• [ho] Globina luknje: 40 mm
• Material: Pocinkano jeklo
• odziv na ogenj: negorljivo
• število kosov. v paketu: 100

Projektirana nosilnost za podlago:

• beton C20/25 : C50/60: 2,38 [kN]
• polna keramična opeka: 1 [kN]

Parametri montaže

• min. debelina podlage (hmin): 80 mm
• min. razdalja od roba (c min): 150 mm
• min. osna razdalja (L os): 250 mm

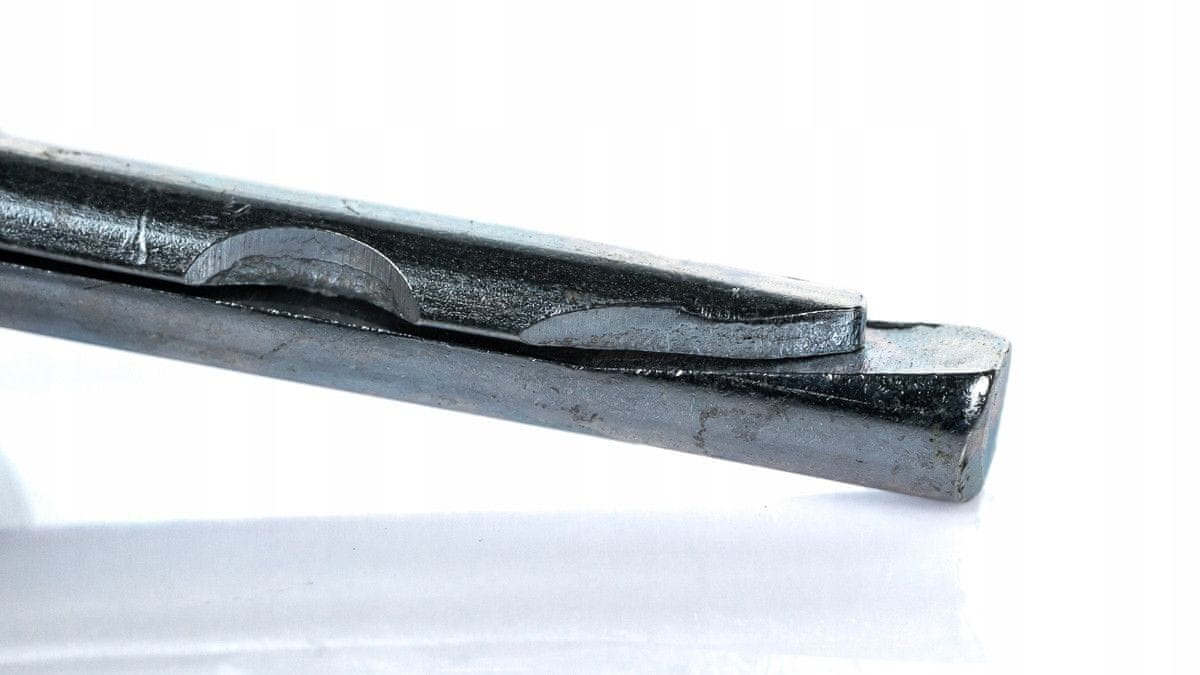

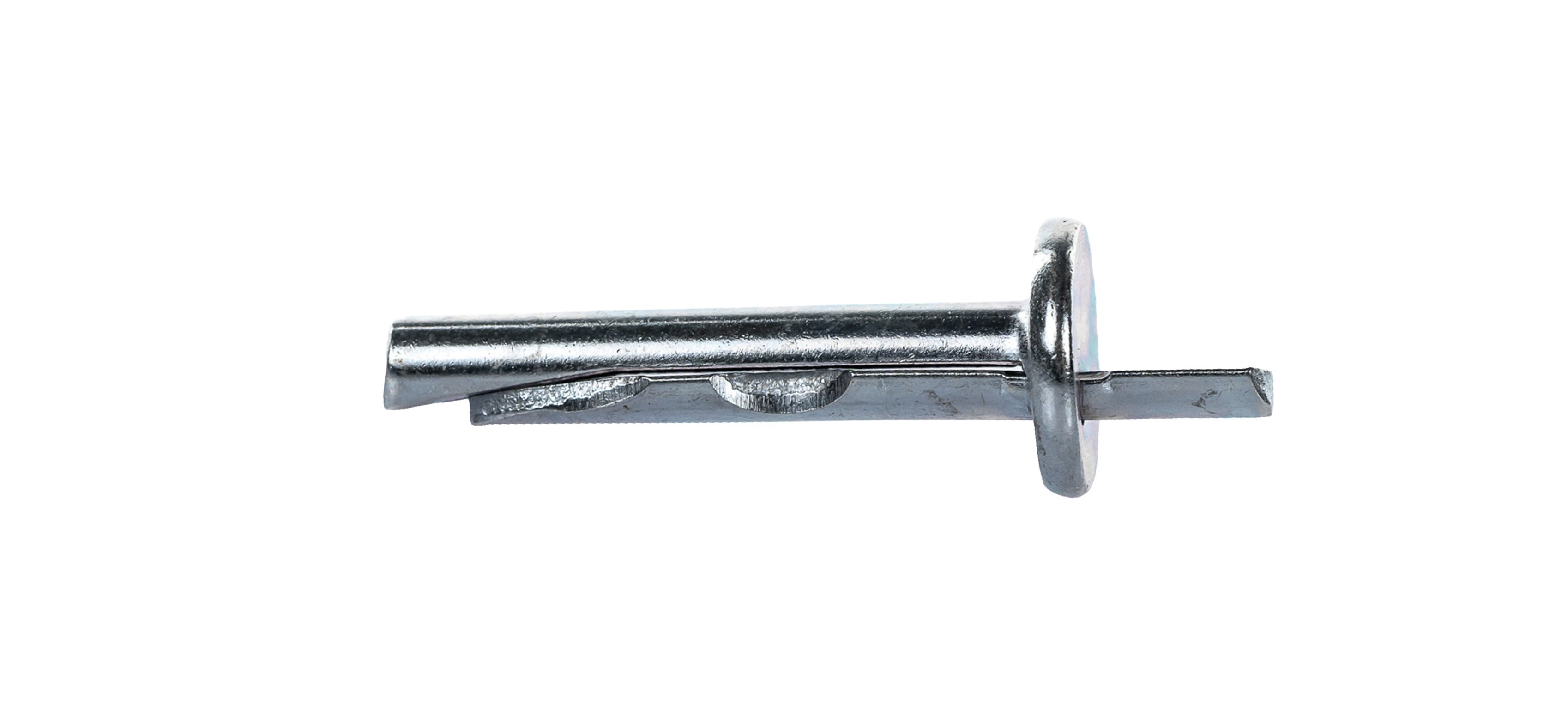

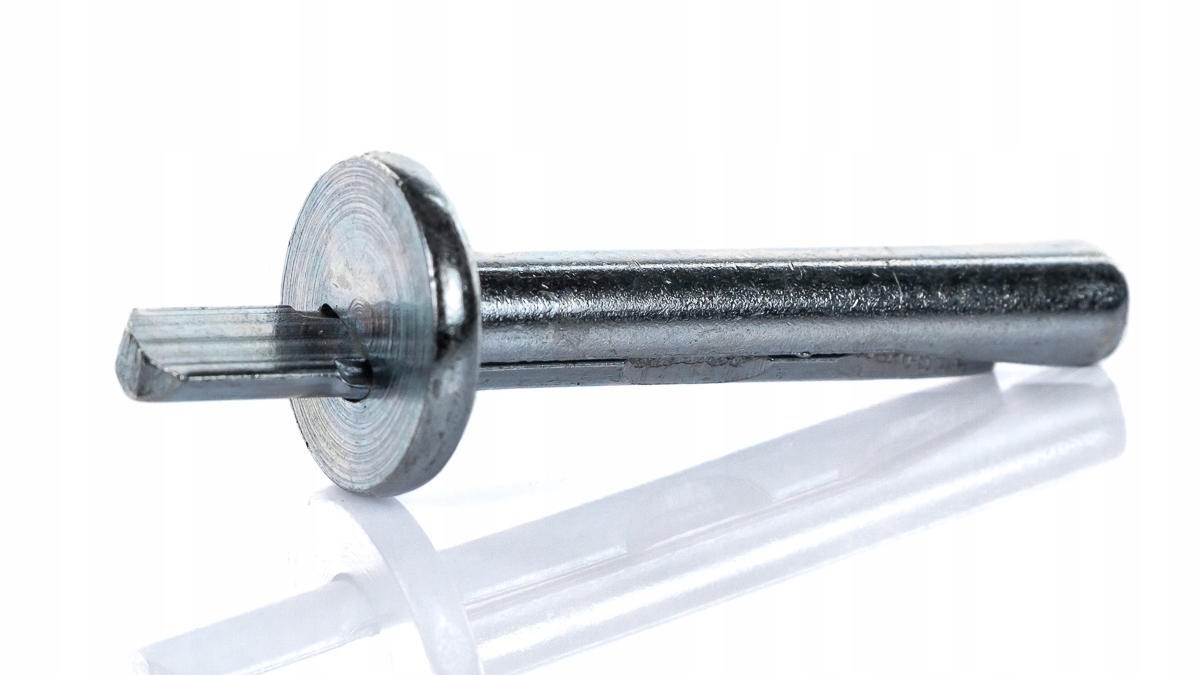

Kovinsko zabijalno sidro KRW je sestavljeno iz telesa, ki je na eni strani zaključeno z obročem z ravno ležajno površino, na drugi strani pa s stožcem, ter zabijalnega zatiča s stožčastim posnetjem. Sidro je izdelano iz pocinkanega jekla. Zasnovano za pritrditev tankih jeklenih elementov, pločevinastih obrob in elementov spuščenih stropov. Primerno za vgradnjo v razpokan beton pri obešanju konstrukcij z armiranobetonskih stropov. Pritrditev se izvede tako, da se v telo zabije zatič, s čimer se premakne klin in ustvari trajno sidro.

Certifikati:

• Nacionalna tehnična ocena: ITB-KOT-2018/0463 izdaja 1

Vijaki, ki jih ponujamo, so označeni z najvišje kakovosti in jih je mogoče varno uporabljati v gradbeništvu. Potrudili se bomo, da bodo izdelki, dostavljeni našim izvajalcem, varni in prilagojeni specifičnim nalogam.

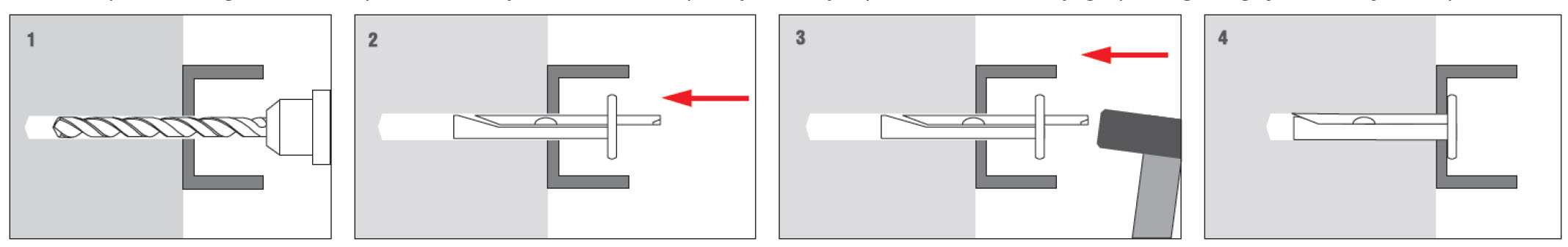

Način namestitve

• Pred namestitvijo določite podlago, v katero bo sidro nameščeno, in primerjajte obremenitve, ki jih bo sidro prenašalo, z nosilnostjo, navedeno v varnostnem listu ali nacionalni tehnični oceni.
• Izberite ustrezno dolžino sidra tako, da se območje raztezanja nahaja v gradbenem materialu stene (debelina pritrjenega elementa ustreza največji uporabni dolžini sidra – tfix).
• Premer izvrtanih lukenj se mora ujemati s premerom uporabljenih sider.
• Luknje v trdnih podlagah morajo biti vsaj 10 mm globlje od globine vgradnje sidra.
• Luknje v trdnih materialih je treba očistiti izvrtin s premikanjem svedra naprej in nazaj z zmanjšano hitrostjo.
• Sidro se vstavi v izvrtano luknjo in zatič se zabije, dokler ni popolnoma vgrajen v telo.

Vijaki KLIMAS – najpogostejša izbira strokovnjakov

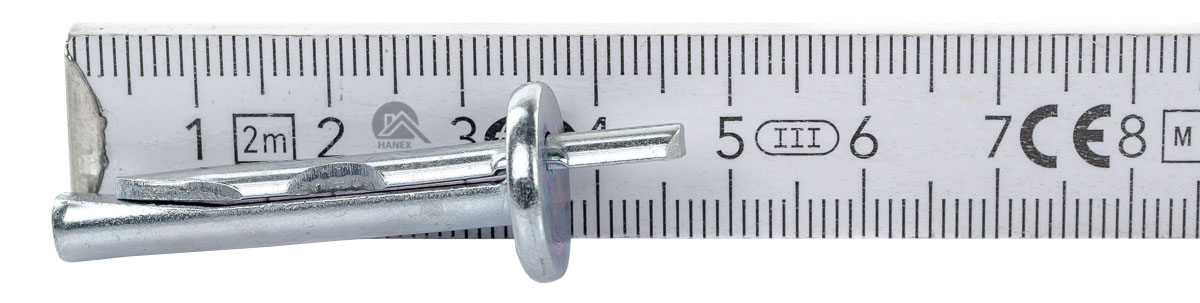

*merilni trak ni priložen
