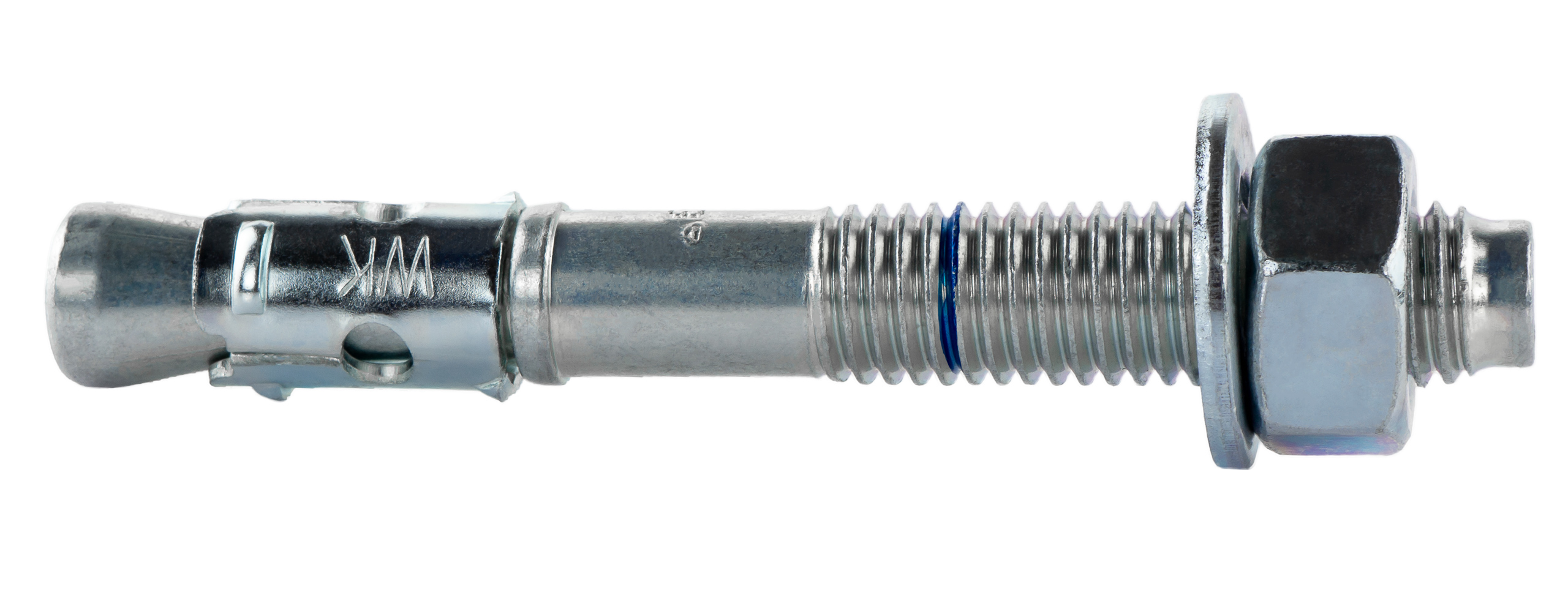

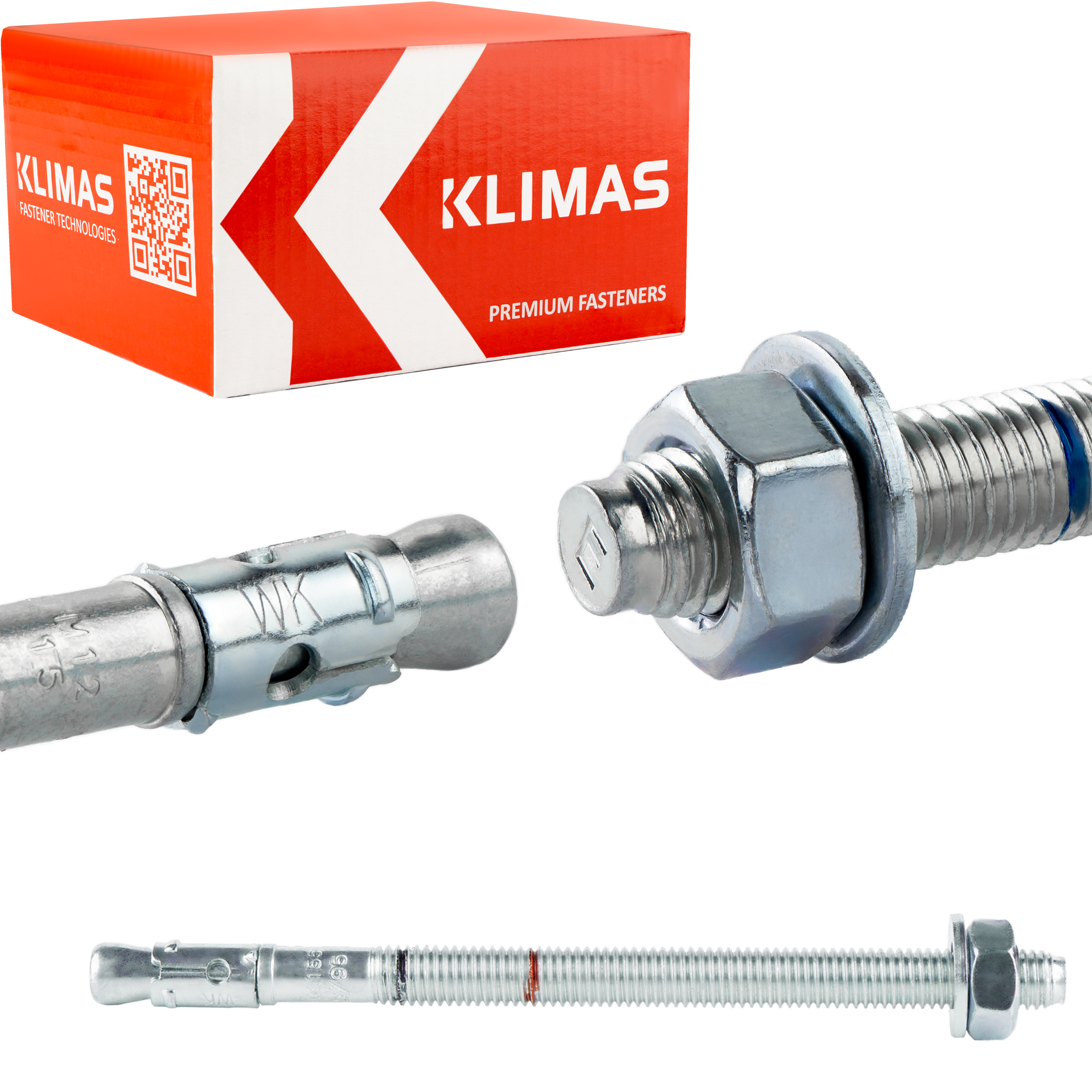

Mehanska sidra za beton

M10 × 155 mm, 25 kosov

Sidra so izdelana iz pocinkanega jekla.

Idealno za montažo strojev, naprav, serijskih pritrdilnih elementov (ograj, ograje, skladiščni regali) in montažo lahkih in srednje težkih jeklenih konstrukcij.

Najpomembnejši parametri

• Model: LE-ZN-10155 (X25)
• Premer: 10 mm
• Dolžina: 155 mm
• Maks. debelina pritrjenega elementa 75/95 mm
• Embalaža: 25 kosov
• Navoj: M10
• Material: nizkoogljično pocinkano jeklo

Originalni izdelek priznanega podjetja KLIMAS Wkręt-Met ®

Značilnosti in prednosti

1. Najvišji parametri trdnosti

Naši najsodobnejši stroji in dolgoletne izkušnje so se odrazile v izdelkih z najvišjimi parametri trdnosti. Naša sidra so namenjena profesionalni rešitvi za najbolj kritične konstrukcijske povezave.

2. Požarna odpornost R30 – R120 .

Sidra imajo požarno odpornost, kar vpliva na varnost povezav v požaru. Trdnost, določena v požarnih pogojih od R30 do R120, vam omogoča, da najdete ekonomično povezavo za vsako vrsto industrije, prilagojeno zahtevanemu razredu požarne odpornosti.

3. Hitra in enostavna namestitev

Z zabijanjem sidra v predhodno izvrtano luknjo in privijanjem.

4. Takojšnja nosilnost.

5. Premer luknje je enak premeru stebla sidra.

6. Dobavljeno tovarniško integrirano z matico in podložko.

7. Hladno oblikovano jeklo preprečuje razpoke stebla med zabijanjem in privijanjem.

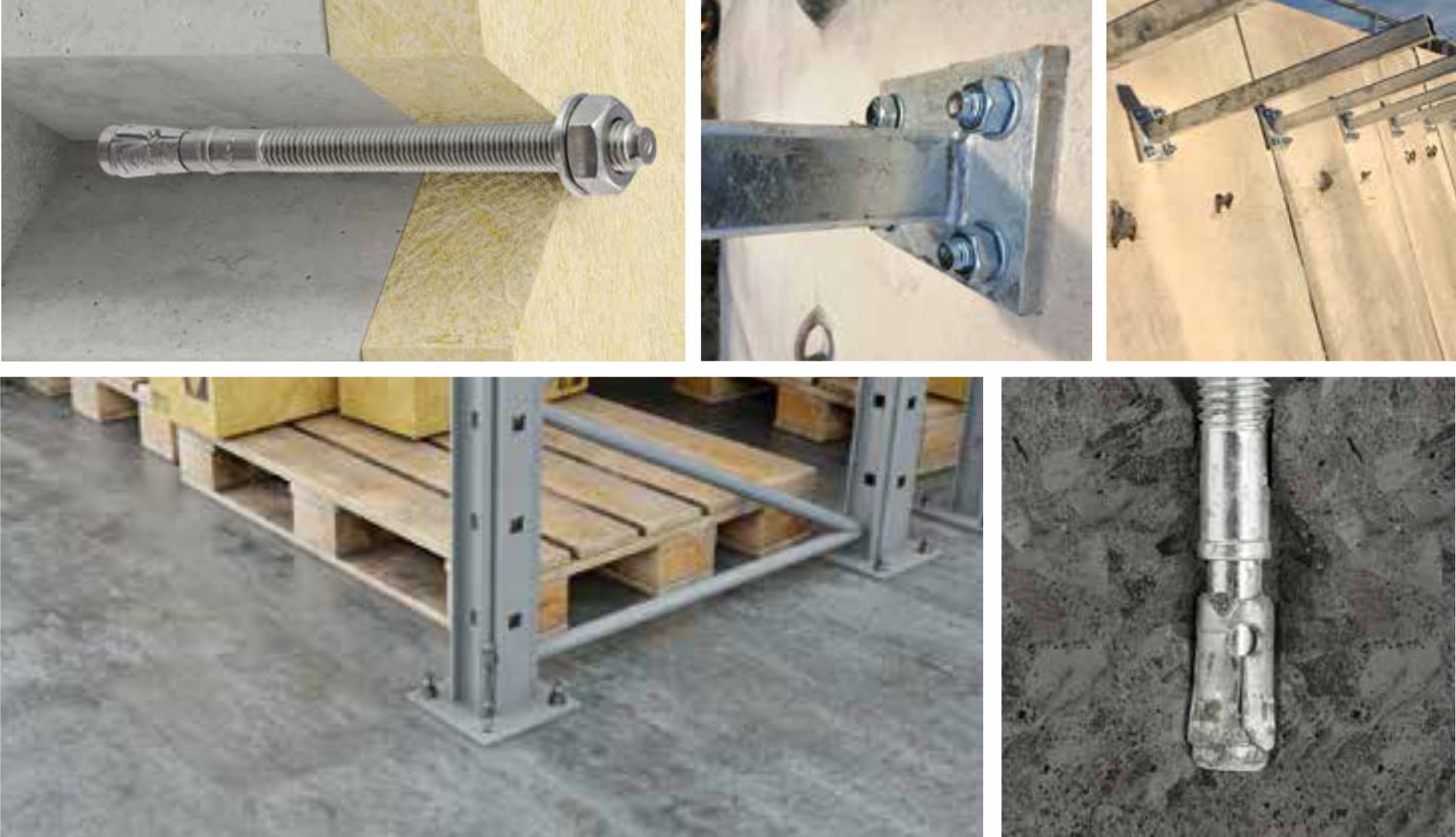

Podlaga in primer uporabe

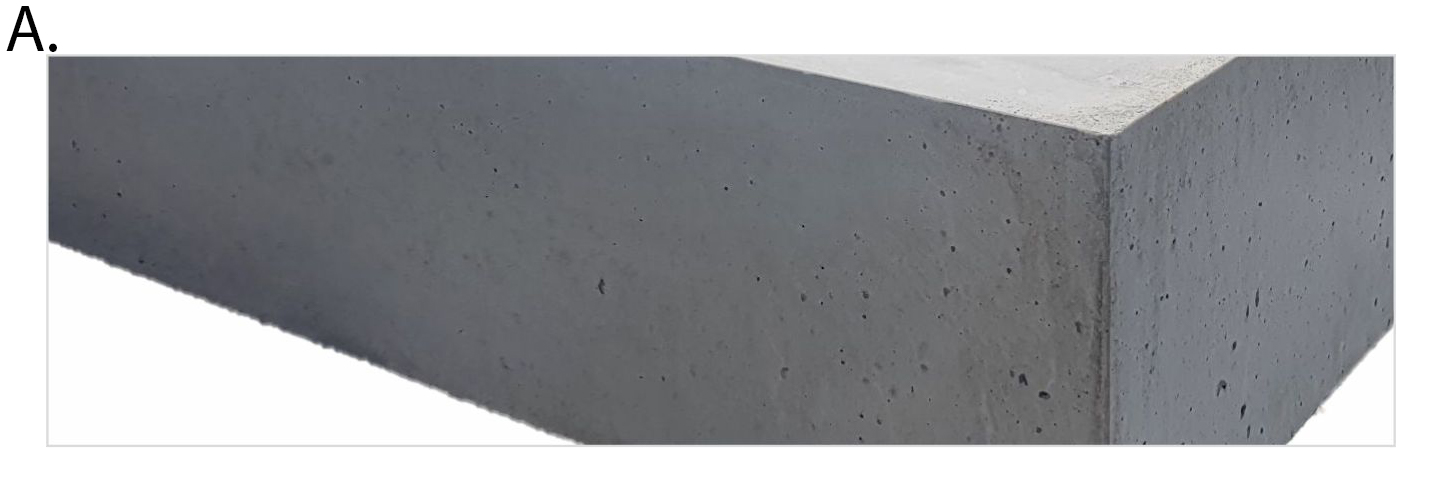

A. Standardni, nerazpokani, armirani in nearmirani beton razreda C20/25 ÷ C50/60

• Statične in kvazistatične obremenitve,
• sidrišča z zahtevami glede požarne odpornosti,
• montaža strojev in naprav,
• montaža ograj,
• montaža ograj,
• montaža balustrad znotraj stavb,
• montaža jeklenih dodatkov in dekorativnih elementov,
• montaža lahkih in srednje težkih kovinskih konstrukcij znotraj stavb.

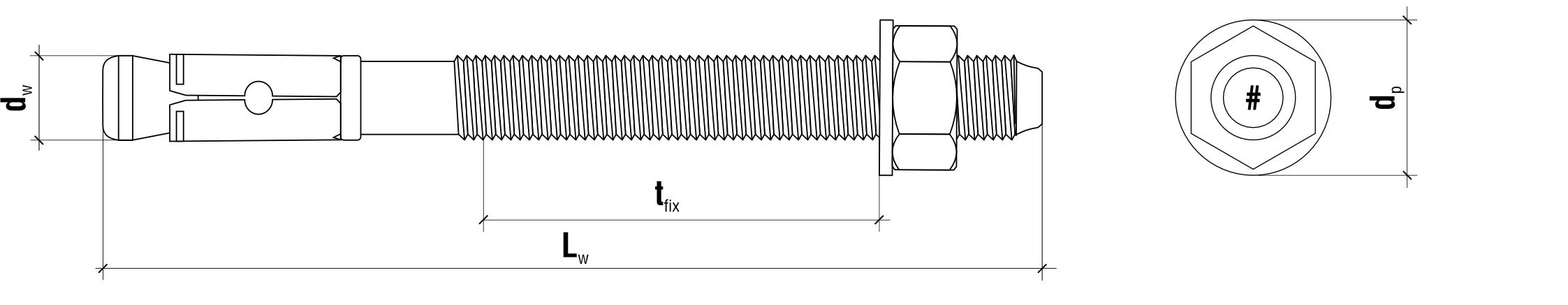

Specifikacije izdelka

• [dw] premer sidra: Ø 10,0 mm
• [Lw] dolžina sidra: 155 mm
• [Tfix] maks. uporabna dolžina: 75/95 mm
• velikost ključa: SW-17
• [dp] zunanji premer podložke: 19,8 mm
• navoj: M10
• količina v pakiranju: 25 kosov.
• material: pocinkano jeklo

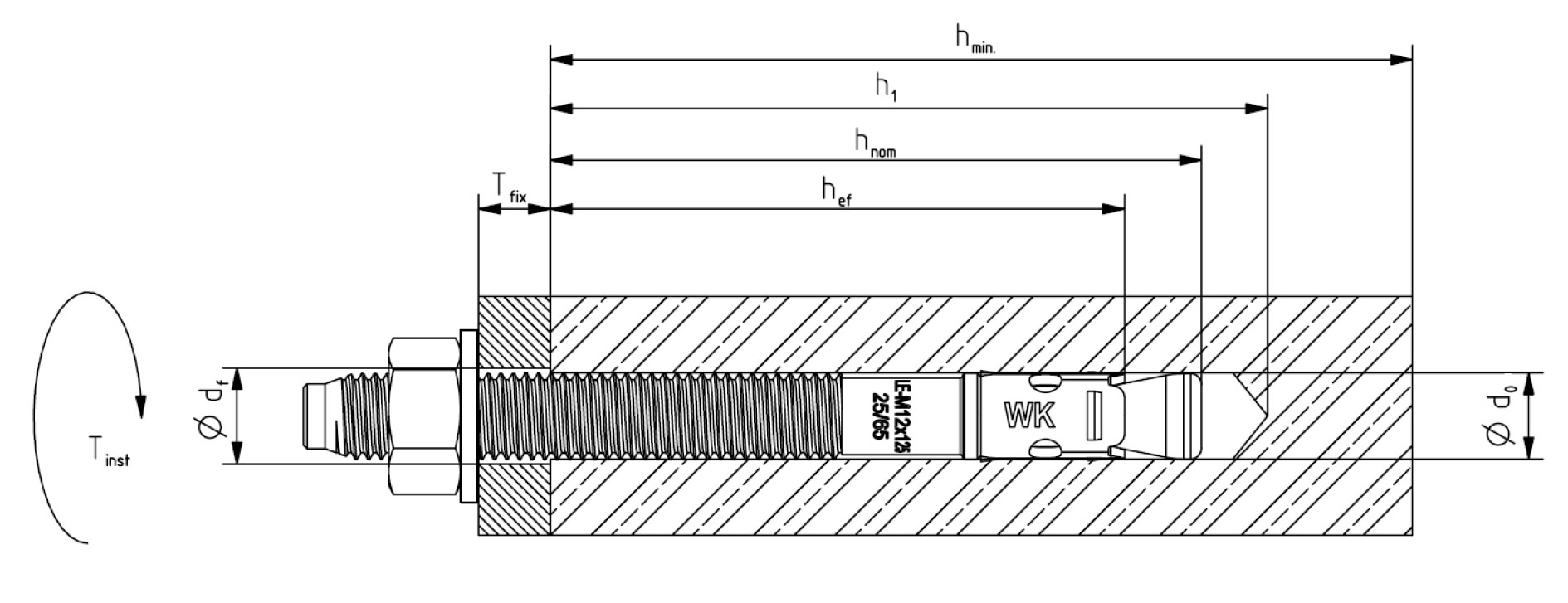

Vgrajeno sidro

• Premer vrtanja [do]: 10 mm
• Premer luknje v elementu, ki ga je treba namestiti [df] ≤ 12 mm
• Navor privijanja [Tinst]: 30 Nm
• Največja debelina elementa, ki ga je treba namestiti [Tfix]: 75/ 95 mm
• Učinkovita globina sidranja [hef]: 60 mm
• Najmanjša debelina podlage [hmin]: 120 mm

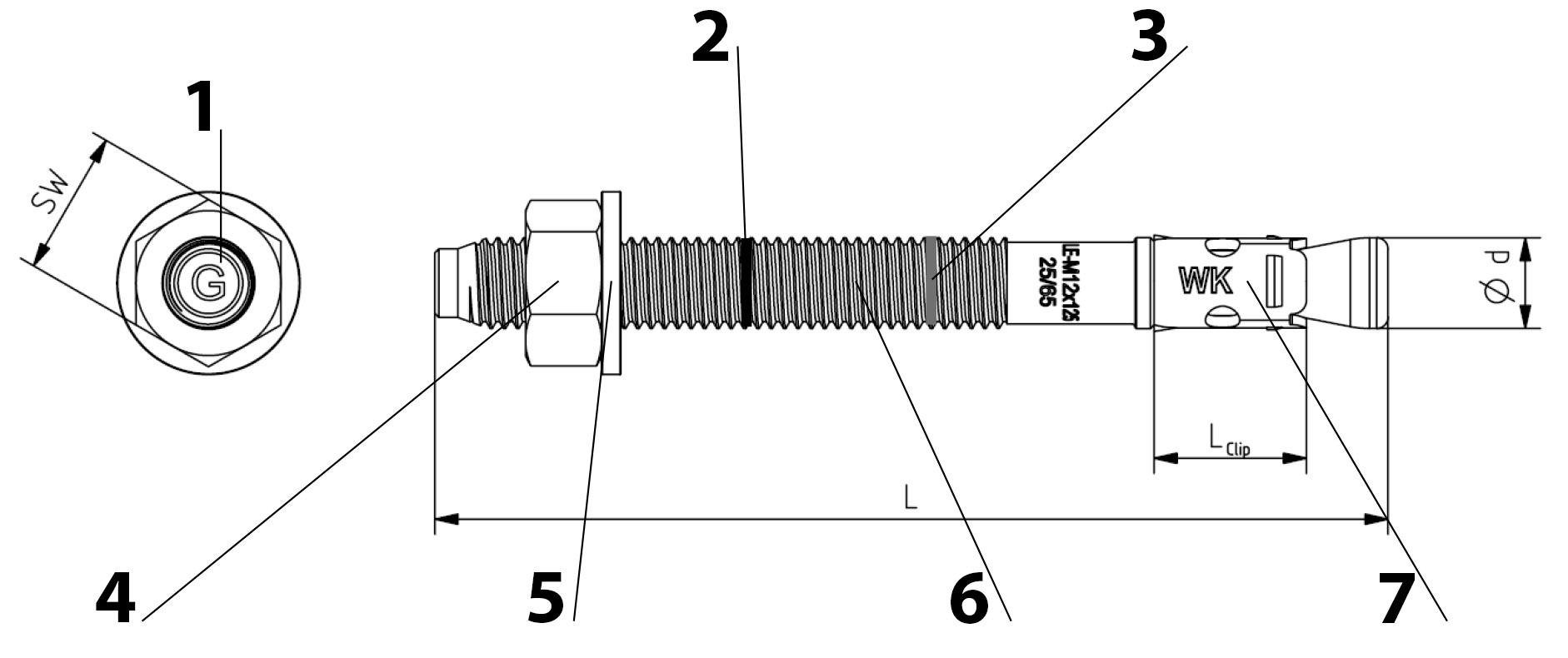

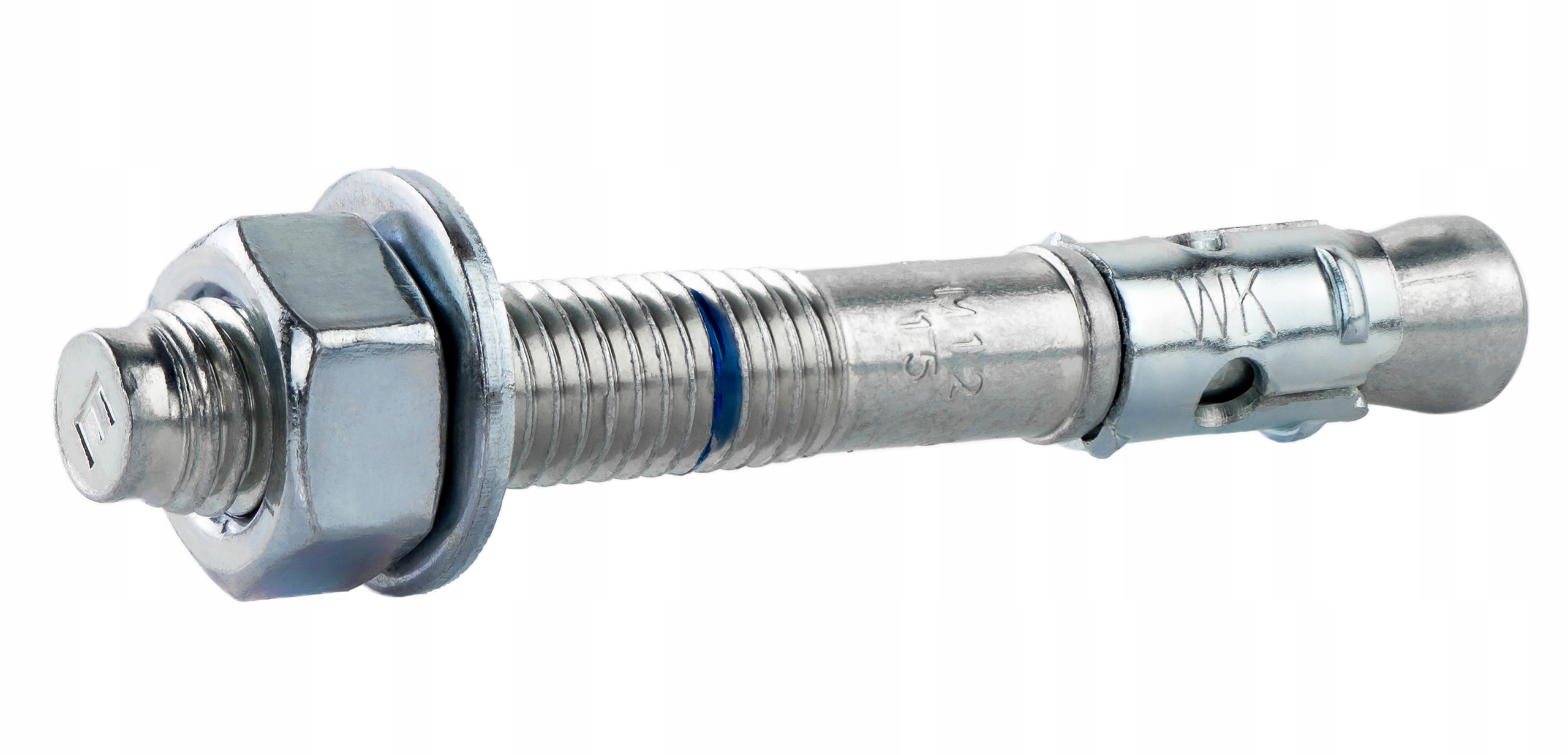

Sidrni elementi

1. Oznaka na glavi,
2. Standardna globina sidranja,
3. Zmanjšana globina vgradnje,
4. Matica,
5. Podložka,
6. Sidrni zatič,
7. Raztezna tulka.

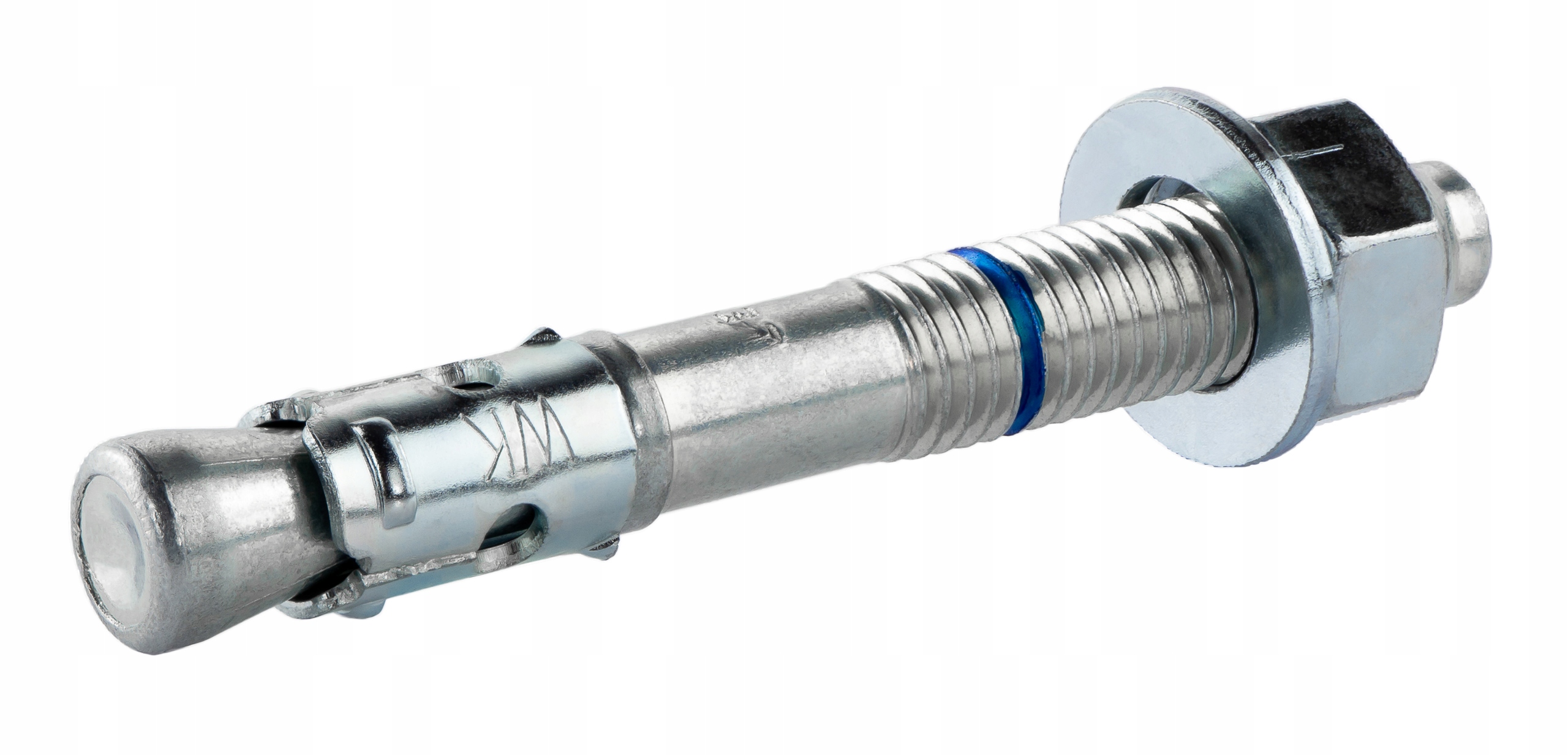

Mehansko sidro LE-ZN je sestavljeno iz navojnega zatiča z razteznim stožcem, razteznega traku, šesterokotne matice in podložke. Izdelano je iz nizkoogljičnega jekla in pocinkano za zaščito pred korozijo. Pritrditev se doseže z zategovanjem matice z ustreznim navorom, ki premakne raztezni trak in ustvari trajno sidro v podlagi.

Certifikati

• Evropski certifikat ETA-20/0640 – jamstvo najvišje kakovosti
• Sidra, ki jih ponujamo, se odlikujejo po najvišji kakovosti in jih je mogoče varno uporabljati v gradbeništvu. Potrudili se bomo, da bodo izdelki, dostavljeni našim izvajalcem, varni in prilagojeni specifičnim nalogam.

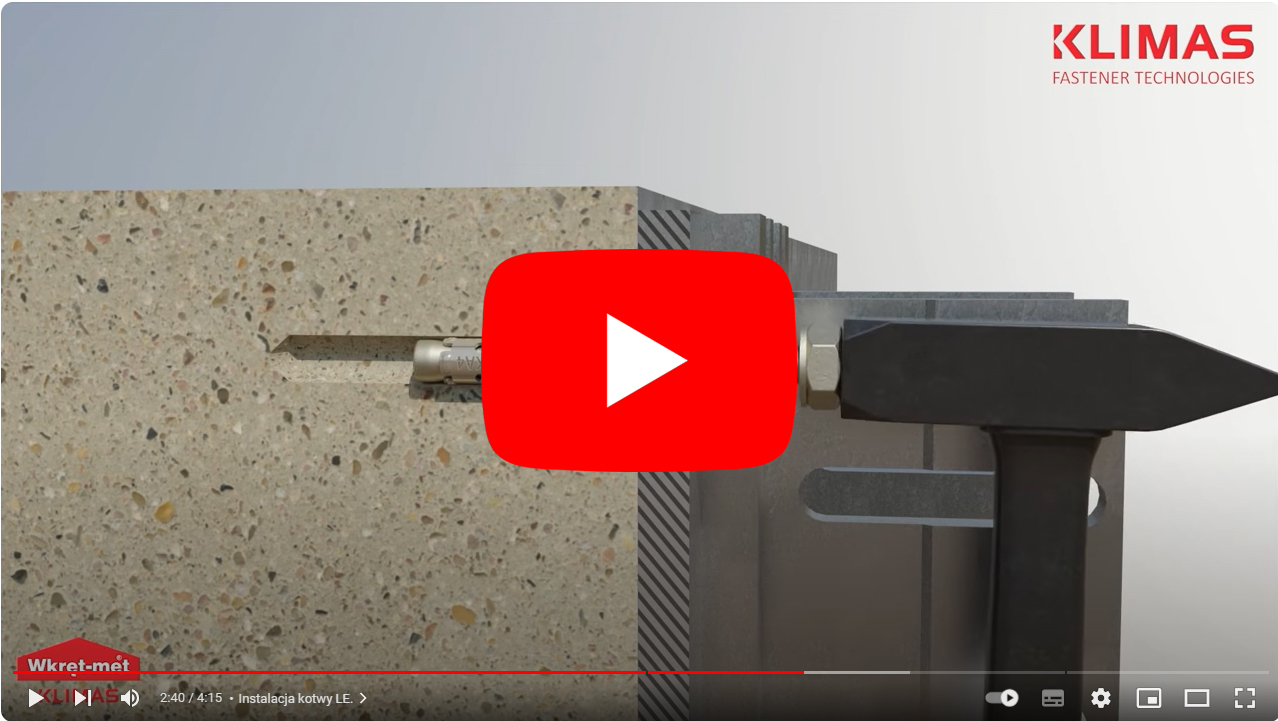

Videoposnetek izdelka

(kopirajte povezavo in prilepite v okno brskalnika)

https://youtu.be/4h0i9oVf-6g

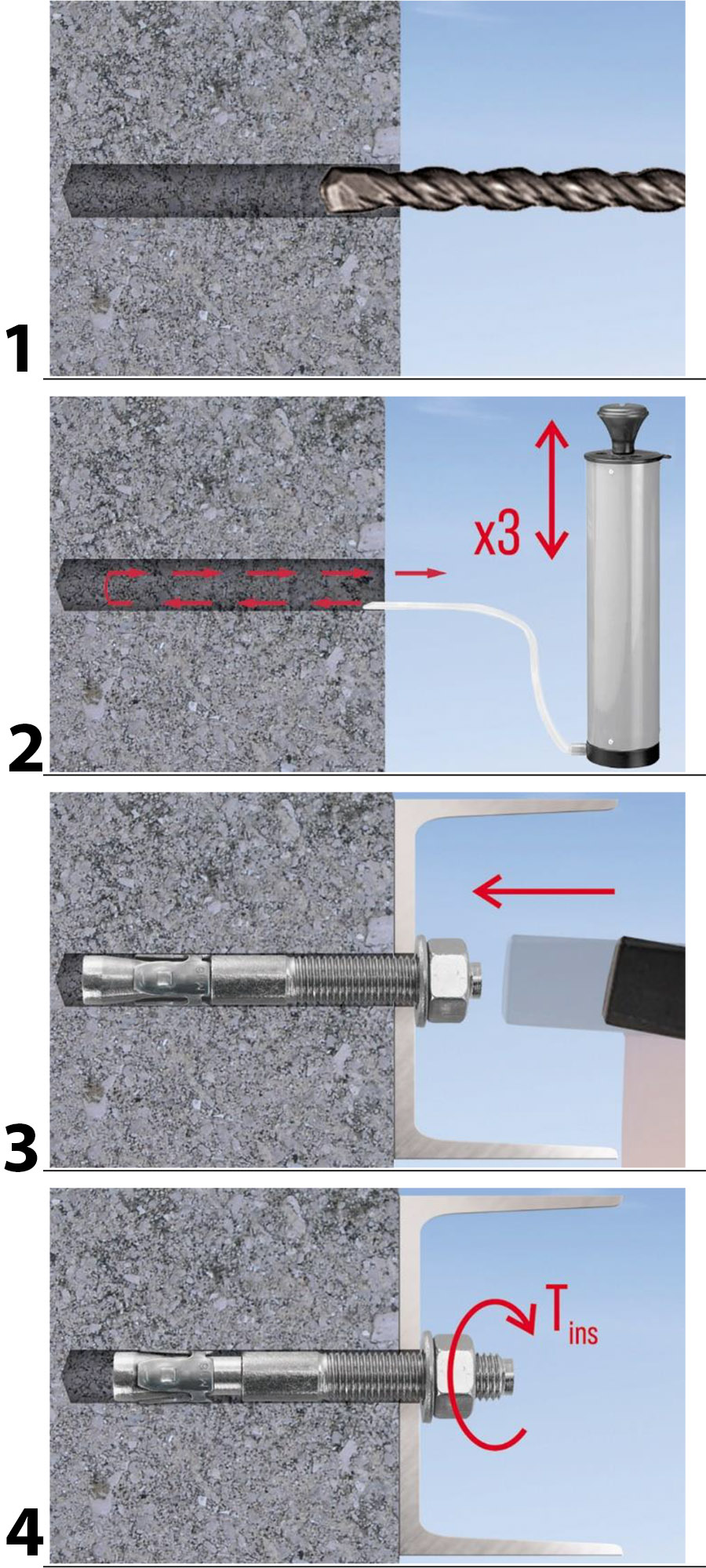

Način namestitve

1. Izvrtajte luknjo zahtevanega premera in globine, pravokotno na podlago.
2. Očistite luknjo vrtalnega prahu in umazanije (uporabite črpalko ali drugo metodo).
3. Z rahlimi udarci kladiva vstavite sidro v luknjo, dokler ne dosežete zahtevane globine vgradnje.
4. Matico privijte z ustreznim navorom (Tinst) z momentnim ključem. Med zategovanjem vijak pritiska na raztezno sponko in jo tako pritisne ob stene izvrtane luknje. Poskrbite, da bo podložka pod matico po razširitvi sidra pritisnjena ob pritrjeni element.

Med namestitvijo si je treba zapomniti naslednje:

• sidra je treba vgraditi tako, da ne poškodujejo armature v podlagi,
• globina vrtanja mora biti vsaj 10 mm daljša od globine sidranja konektorja – to bo omogočilo pravilno vgradnjo mehanskega sidra v luknjo,
• izvrtano luknjo je treba očistiti, vsaj z dvakratnim premikanjem svedra, kar bo odstranilo vrtalne ostružke navzven, luknje, izvrtane navpično navzdol, zahtevajo globlje vrtanje ali izpihovanje nakopičenih vrtalnih ostružkov.

Sidra KLIMAS – najpogostejša izbira profesionalcev

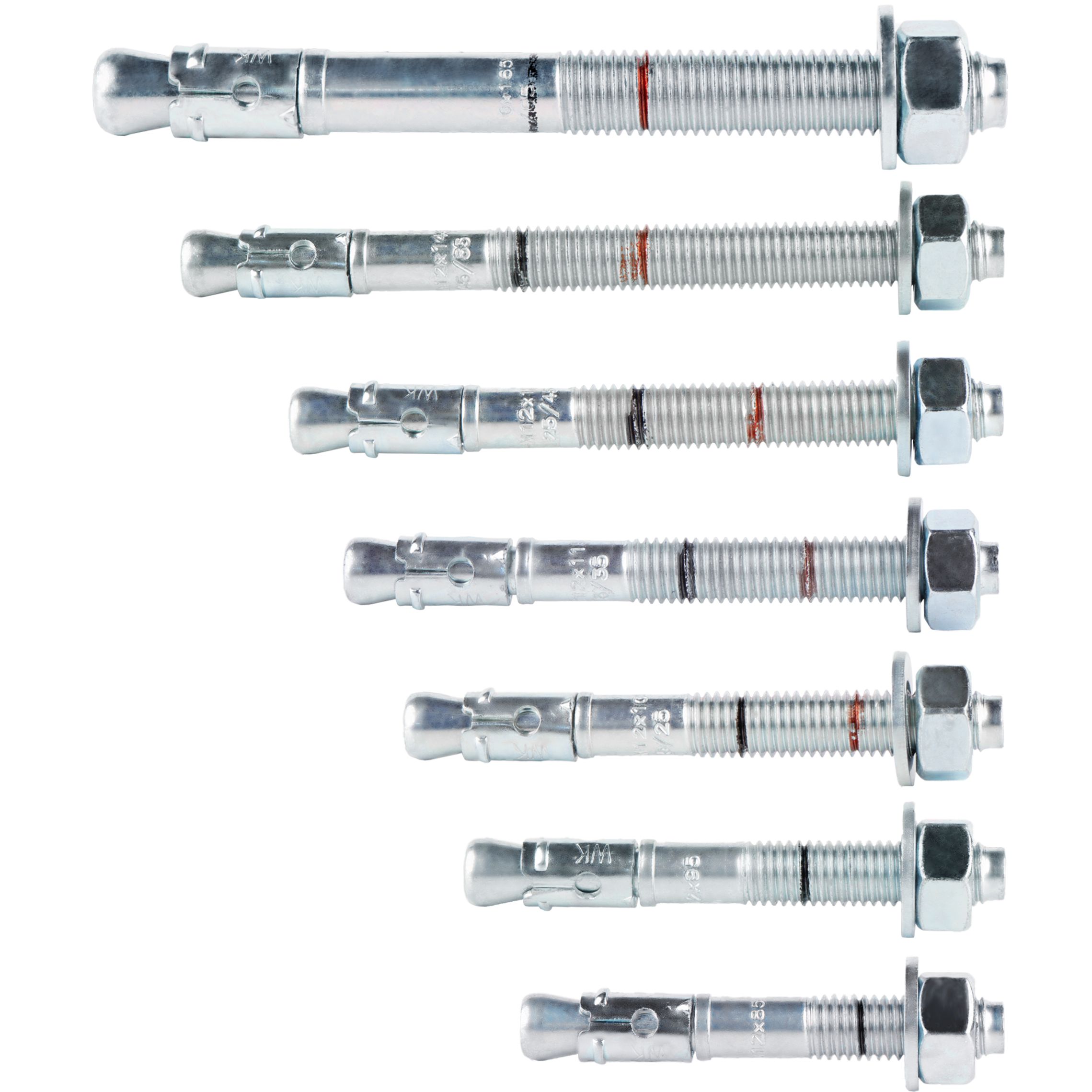

Na naših drugih dražbah boste našli celotno paleto velikosti sider

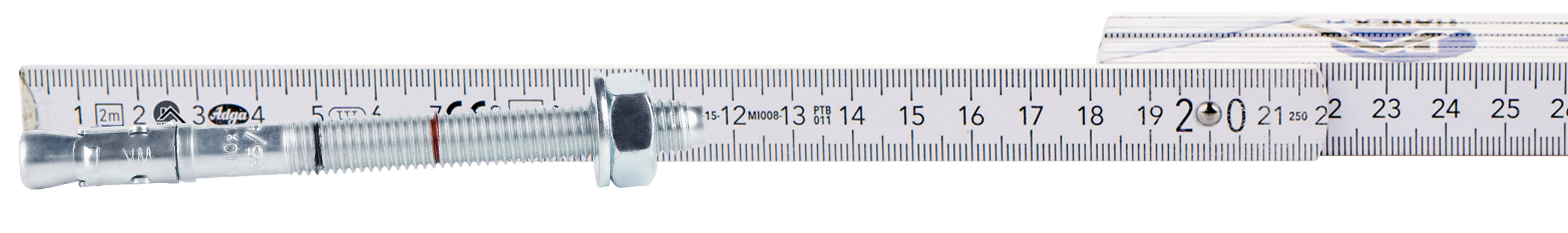

*merilni trak na fotografiji ni vključen v komplet (uporablja se le za vizualizacijo dimenzij sidra)
