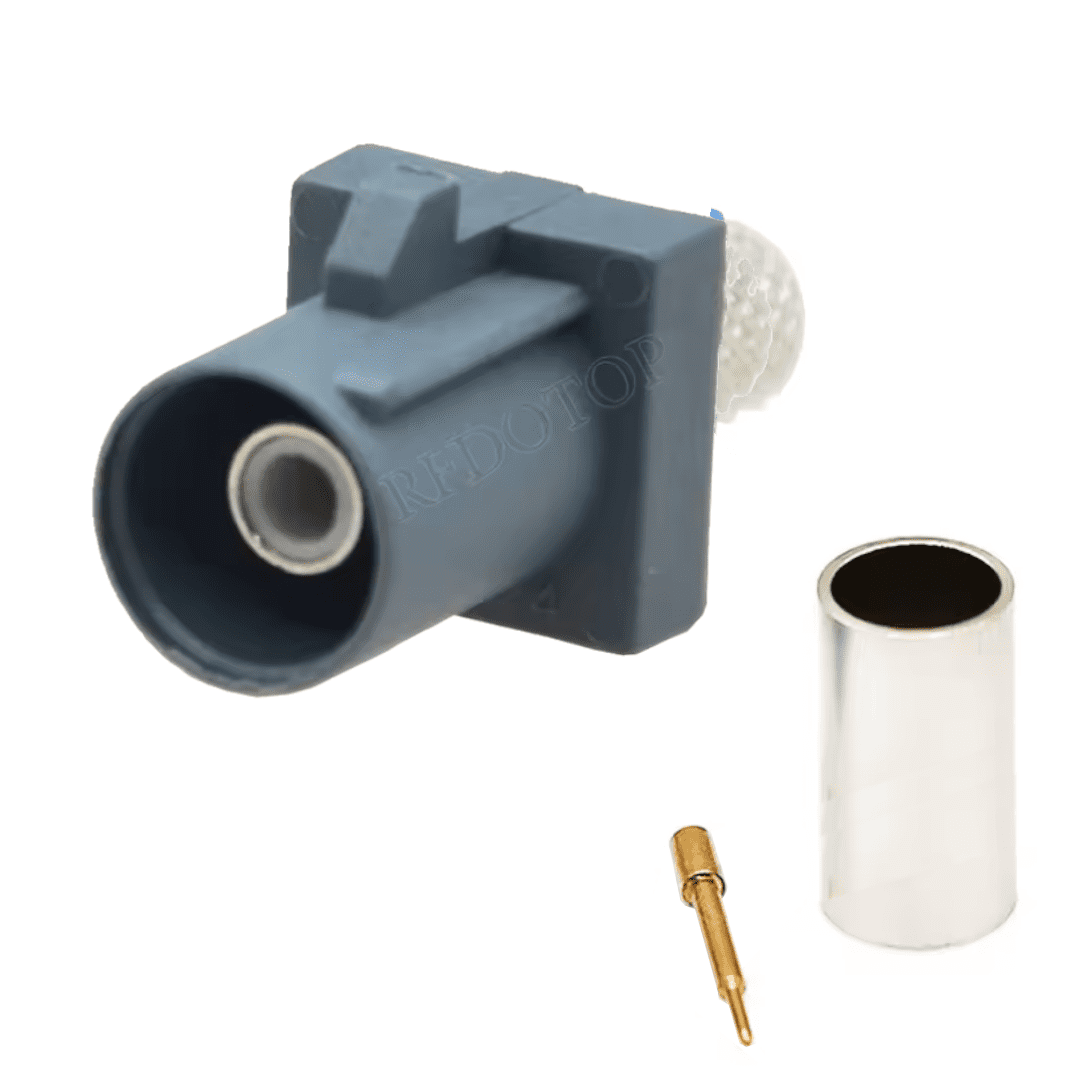

shumee FAKRA vtič za kabel RG58 CODE-G, kratek, raven

Vtič FAKRA za kabel RG58, LMR195 CODE-G, kratek raven.

Visokofrekvenčni koaksialni konektorji SMB so dodatno opremljeni s plastičnim plaščem, ki polarizira (kodira) povezavo v skladu z industrijskim standardom FAKRA.

Standard FAKRA je bil ustvarjen predvsem za potrebe avtomobilske industrije in tehnologij, ki se v njej uporabljajo: RF signali GPS, GSM, radio (AM, FM, DAB), kar ne omejuje uporabe konektorja v drugih aplikacijah.

TEHNIČNI PODATKI:

 – Proizvajalec: MOLEX
 – Vrsta priključka: FAKRA II SMB
 – Tip: koaksialni
 – Priključek: vtič moški kratki
 – Valovna impedanca: koaksialni
 – Maks. Delovna frekvenca: koaksialni
 – Največja delovna napetost: 335V
 – Vrsta kabla: RG58, LMR195
 – Delovna temperatura: –40°C ~ 105°C
 – Barva: morsko modra (barvno kodiranje pokrova)
 – Polarizacija: G kodiranje (SIVA)
 – Prostorska orientacija: ravna
 – Električna sestava: spajkani zatič, stisnjen tulec

Standard FAKRA razlikuje trinajst mehanskih tipk, kodiranih z velikimi črkami, ki so povezane s kodiranjem z uporabo barve.
(črke A – črna, B – kremna, C – temno modra, D – vijolična, E – lila zelena, F – rjava, G – siva, H – roza, I – bež, K – kari, L – karmin, M – oranžna, N – zelena, Z – morsko modra).

Kodirano, kar omogoča enostavno identifikacijo in enolično kodiranje z mehanskim ključem, ki preprečuje neujemanje. Standard FAKRA določa en nevtralni ključ.
